# Orthogonale Ansichten

Bei der orthogonalen Ansicht wird das Modell in der Zeichnung aus einer der drei möglichen Achsen des Koordinatensystems im Ansichtsfenster dargestellt.

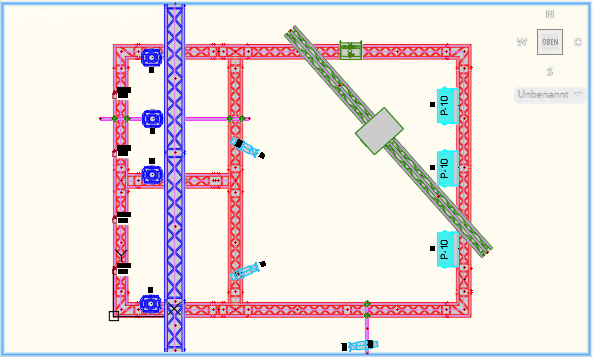

# Draufsicht (+ Z)

ASVT - Das Modell wird von oben aus der positiven Z-Achse angezeigt.

Draufsicht
Draufsicht

Draufsicht im Modell
Draufsicht im Modell

# Untersicht (- Z)

ASVD - Das Modell wird von unten aus der negativen Z-Achse angezeigt.

Untersicht
Untersicht

Untersicht im Modell
Untersicht im Modell

# Seitenansicht links (- X)

ASVL - Das Modell wird von links aus der negativen X-Achse angezeigt.

Seitenansicht links
Seitenansicht links

Seitenansicht links im Modell
Seitenansicht links im Modell

# Seitenansicht rechts (+ X)

ASVR - Das Modell wird von rechts aus der positiven X-Achse angezeigt.

Seitenansicht rechts
Seitenansicht rechts

Seitenansicht rechts im Modell
Seitenansicht rechts im Modell

# Voderansicht (- Y)

ASVF - Das Modell wird von vorne aus der negativen Y-Achse angezeigt.

Voderansicht
Voderansicht

Voderansicht im Modell
Voderansicht im Modell

# Rückansicht (- Y)

ASVB - Das Modell wird von hinten aus der positiven Y-Achse angezeigt.

Rückansicht
Rückansicht

Rückansicht im Modell
Rückansicht im Modell
