Pipe auf falscher Höhe

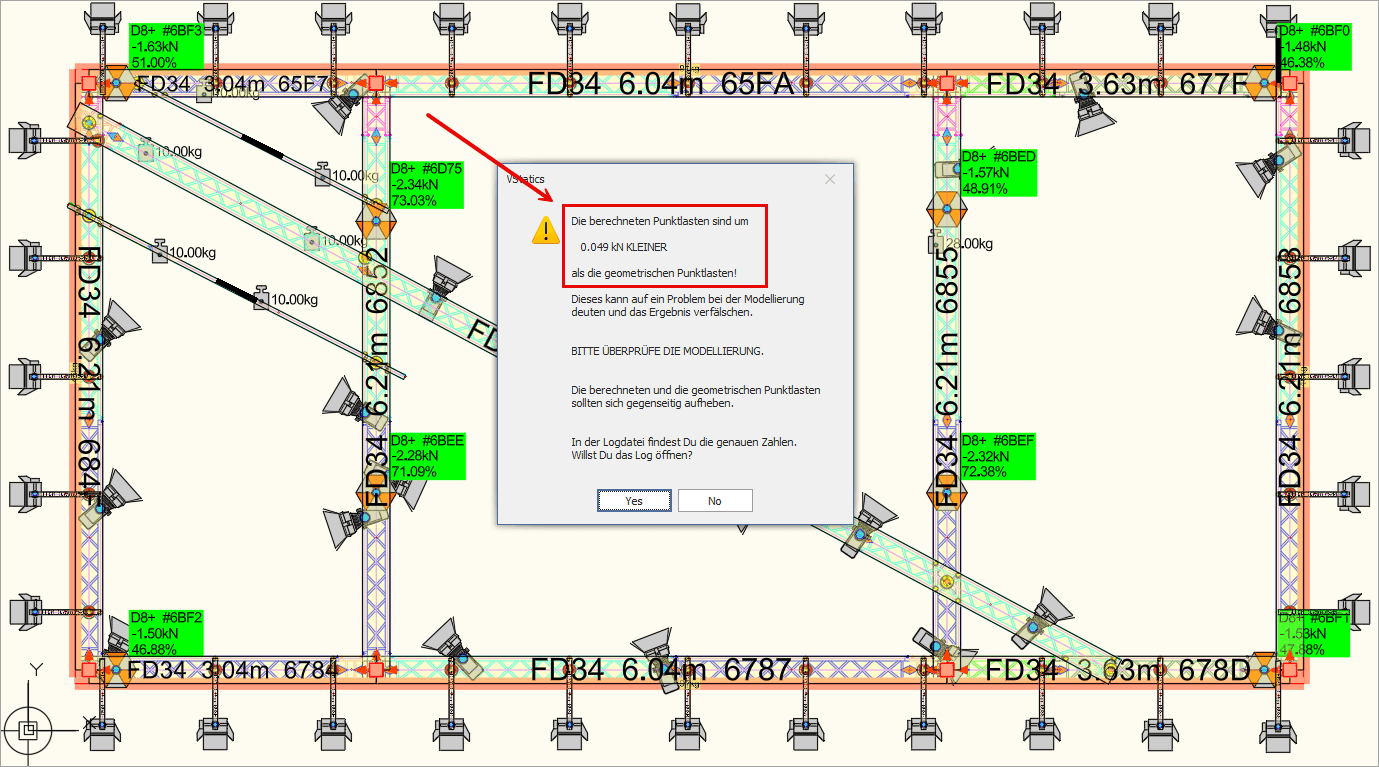

Bei diesem Modell erscheint nach der Berechnung ein Hinweis, dass das Delta zwischen Eingabe und Ausgabe nicht richtig ist.

Das ist ein suptiler Fehler, der nicht einfach zu erkennen ist.

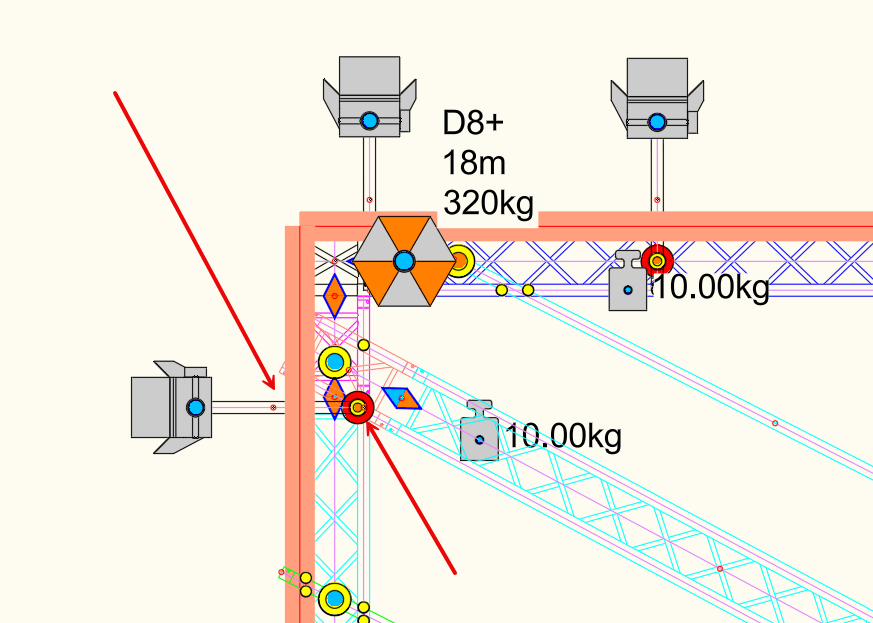

Ursache für den Fehler ist eine falsche Höhe von dieser Pipe. Dieses ist auch durch das Connect-Symbol an der aufgelegten Traverse zu sehen. Normalerweise sollte dieses an der Symmetrieachse der Haupttraverse erscheinen.

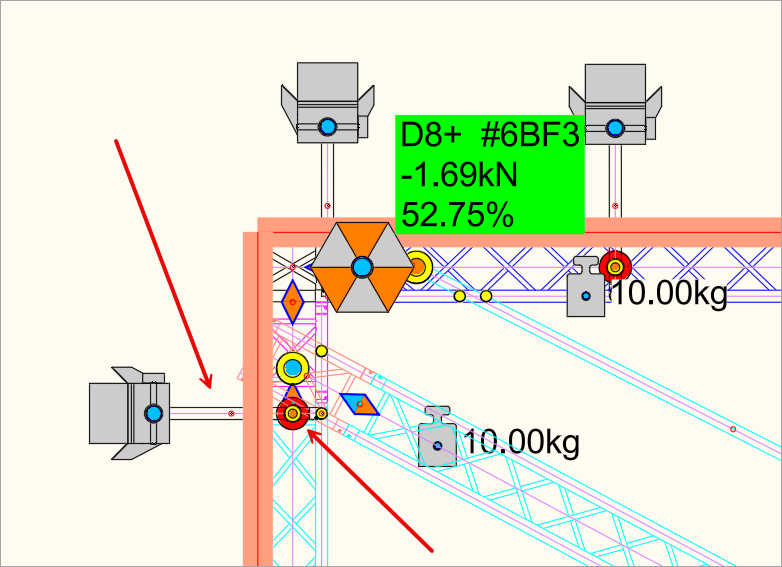

Diese Pipe sollte eigentlich unter der Haupttraverse sitzen. Die Lösung ist einfach: Die Pipe mit dem Verbraucher auf die gleiche Höhe bringen und neu Verbinden.

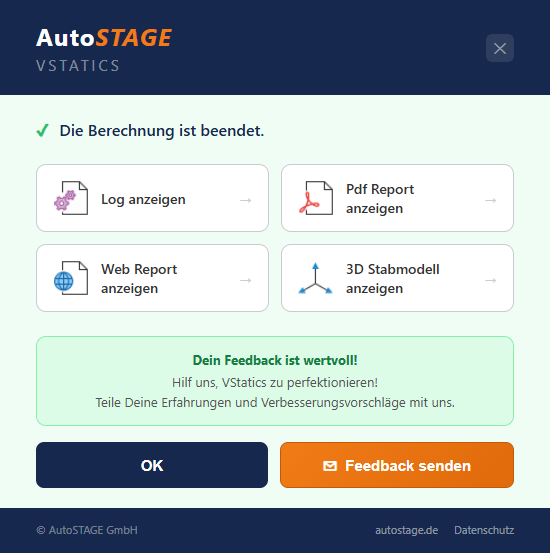

Danach klappt die Berechnung ohne ein Delta zwischen Eingangswert und Ausgangswert.
