VStatics
Statikberechnung für die Veranstaltungstechnik
Was ist VStatics?
VStatics ist ein verlässliches und einfaches Werkzeug für die Veranstaltungs- und Eventbranche, mit dem du in puncto Sicherheit schnell und effizient zu fundierten Entscheidungen kommst. Die Software ermöglicht es, schnell und einfach ein idealisiertes Statikmodel erstellen und berechnen zu können.
Entwicklung und Expertise
Die Software wurde von AutoSTAGE in Kooperation mit Dr.-Ing. Steffen Lettow, Bauingenieur und Nachweisberechtigter für Standsicherheit (Ingenieurkammer Baden-Württemberg), und den Berechnungssoftware-Experten von nolasoft aus Stuttgart entwickelt.
Hauptfunktionen
- Statische Berechnung von Punktlasten und Traversenbemessungen mit einem standardisiertem Berechnungsverfahren

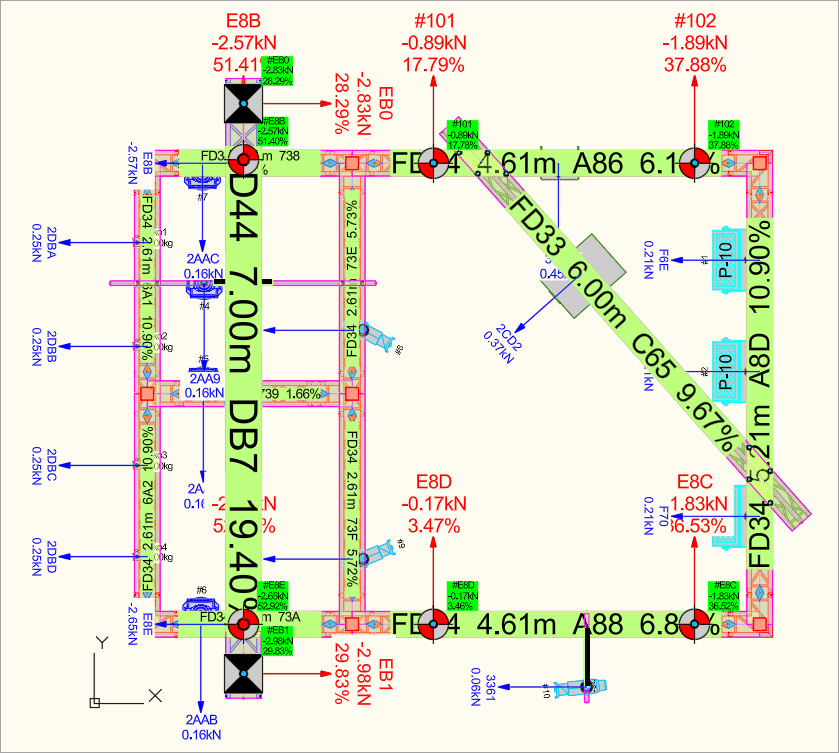

- Erstelle mit einem Klick umfangreiche statische Berechnungen für Traversensysteme, Abhängungen und geständerten Konstruktionen (aktuell in der Vorbereitung) direkt aus der CAD-Zeichnung
- Überprüfung, ob geplante Gewichte und Lasten mit der Traversenkonstruktion statisch umsetzbar sind
- Punktlastberechnung für Hängepunktbelastungen
- Umfangreiche Parameter und Einstellungsmöglichkeiten für optimale Modellierung
- Reduzierte Fehlannahmen durch geführte und strukturierte Eingabe
- Ausführlicher Report zur Dokumentation und Kommunikation
- Umfangreiche Logs zur Dokumentation der Geometrie und Berechnung
Benutzerfreundlichkeit
Dabei musst du kein Profi sein, um mit VStatics professionelle Ergebnisse zu erzielen. Die Modellierung des statischen Systems ist für den Anwender möglichst einfach gestaltet. Durch die geführte und strukturierte Eingabe werden fehlerhafte Annahmen reduziert, so dass aussagekräftige Berechnungsergebnisse entstehen.
Sicherheit und Zuverlässigkeit
VStatics liefert belastbare Ergebnisse auch bei komplexen Systemen und unterstützt so eine sichere Planung anspruchsvoller Konstruktionen.
Verantwortung für die Berechnung
VStatics ist ein Werkzeug und Hilfsmittel, das mit den eingegebenen Werten rechnet und eine prüffähige Statik erstellt. Das Werkzeug kann aber nicht autonom und selbstständig prüfen, ob die eingegebenen Daten tatsächlich korrekt sind. Sind die Geometrie und/oder die eingegebenen Kennwerte fehlerhaft, liefert die Berechnung ein plausibel aussehendes, aber falsches Ergebnis.
VStatics hilft durch den Einsatz einer vorkonfigurierten und geprüften Datenbank, bestehend aus Traversensystemen, deren statisches Verhalten durch vollständige Kenndaten (Querschnitts-, Steifigkeits- und Trägheitswerte) eindeutig beschrieben ist. Die in der Datenbank gespeicherten Traversensysteme werden auch als geschlossene Systeme bezeichnet. Gemeint ist damit die Vollständigkeit der Kennwerte, nicht die geometrische oder topologische Geschlossenheit des Stabwerks im klassischen Sinn.
Die grundsätzliche Verantwortung für die Richtigkeit der erstellten Geometrie und der eingegebenen Kennwerte liegt beim Anwender. VStatics unterstützt den Anwender bei der richtigen Eingabe der korrekten Geometrie, und, über die Traversendatenbank, bei der Eingabe von korrekten Kenndaten für die Berechnung.
Haftung
VStatics ist ein Hilfsmittel zur Erstellung statischer Berechnungen und ersetzt weder die fachkundige Prüfung noch die Verantwortung des Anwenders. Die Verantwortung für die erstellte Geometrie, die eingegebenen Kennwerte, die getroffenen Annahmen sowie für die Bewertung und Verwendung der Berechnungsergebnisse liegt allein beim Anwender.
Der Anwender ist dafür verantwortlich, über die erforderliche fachliche Qualifikation zu verfügen und die Ergebnisse eigenverantwortlich zu prüfen. Soweit für eine Konstruktion ein Standsicherheitsnachweis durch eine nachweisberechtigte Person erforderlich ist, wird dieser durch VStatics nicht ersetzt.
AutoSTAGE übernimmt keine Haftung für die Richtigkeit, Vollständigkeit und Eignung der mit VStatics erzielten Ergebnisse sowie für Schäden, die aus der Nutzung der Software oder dem Vertrauen auf deren Ergebnisse entstehen, soweit dies gesetzlich zulässig ist.
Erforderliche Qualifikation
Welche fachliche Qualifikation erforderlich ist, richtet sich nach der Komplexität der Konstruktion und dem Grad der Gefährdung. Die konkrete Festlegung trifft der Unternehmer auf Grundlage seiner Gefährdungsbeurteilung; die folgenden Hinweise dienen der Orientierung.
Für die Modellierung und Berechnung von Standardfällen — also geschlossene Systeme aus der Datenbank innerhalb der vom Hersteller dokumentierten Grenzen — sollte der Anwender mindestens über eine einschlägige Ausbildung in der Veranstaltungstechnik (z. B. Fachkraft für Veranstaltungstechnik) sowie eine Sachkunde im Veranstaltungsrigging (z. B. nach IGVW SQQ) verfügen. Für die verantwortliche Begleitung empfiehlt sich die Qualifikation als Meister für Veranstaltungstechnik (Bachelor Professional für Veranstaltungstechnik).
Für zusammengesetzte, ungewöhnliche oder grenzwertige Konstruktionen, für Belastungen außerhalb der Benutzerinformationen sowie für den benutzerdefinierten Typ ist der statische Nachweis durch eine baustatisch qualifizierte Person zu erstellen — in der Regel durch einen Bauingenieur bzw. Statiker, möglichst nachweisberechtigt für Standsicherheit. Soweit die Konstruktion als Fliegender Bau einzustufen ist, sind zusätzlich die hierfür geltenden Prüf- und Nachweispflichten zu beachten.
VStatics unterstützt den Anwender bei diesen Aufgaben, ersetzt jedoch nicht die erforderliche Qualifikation und die eigenverantwortliche fachliche Bewertung.
