Aufgelegte Pipes + Traversen

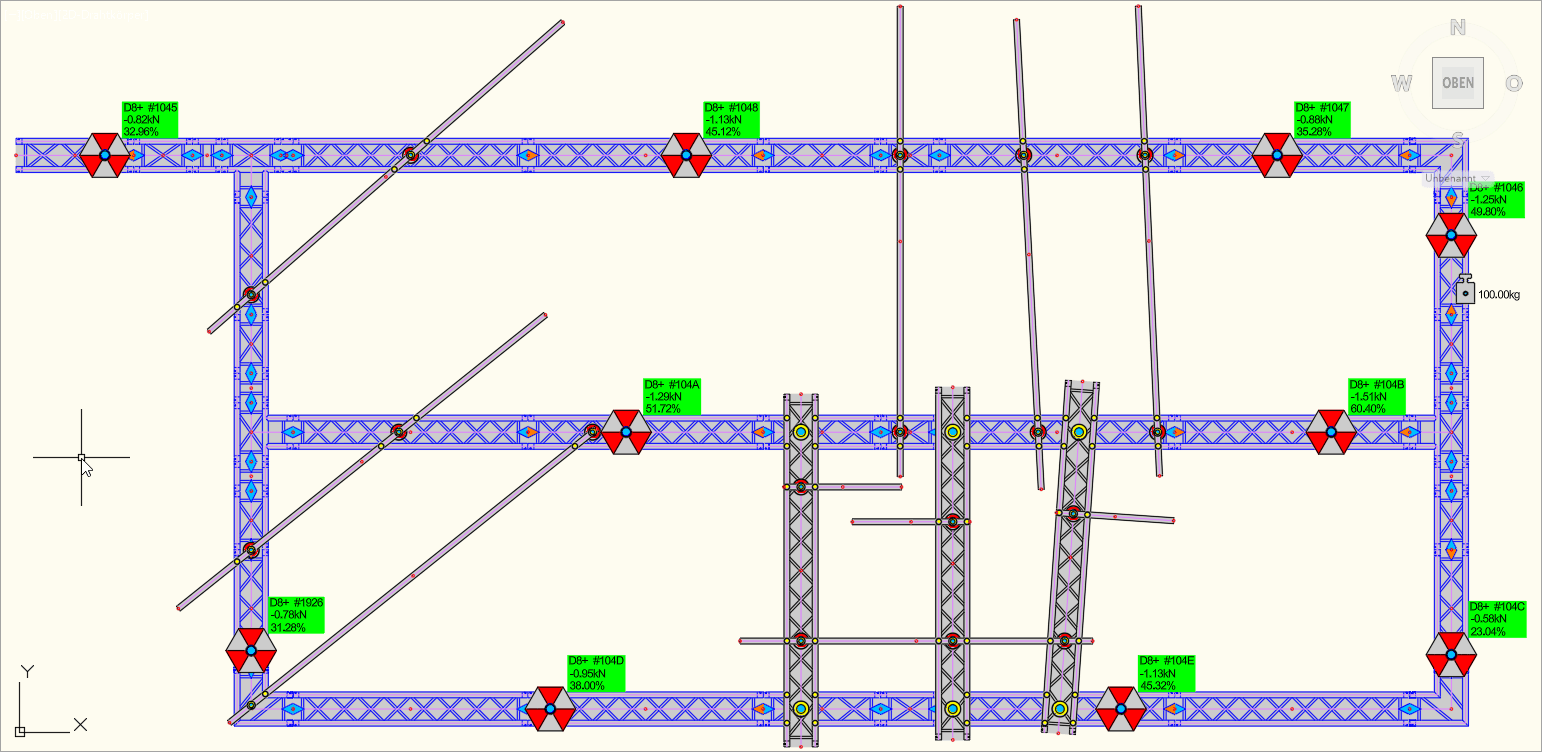

Auf eine Hauptrig können beliebig viele Pipes und Traversen aufgelegt oder untergelegt werden.
Die Traversen und Pipes werden in den entsprechenden Höhen eingezeichnet. Wenn sich Elemente schneiden, also z.B. beim Zeichnen eine Pipe eine Traverse in der gleichen Höhe schneidet, dann erkennt die Modellierung die Kollision und verschiebt das kollidierende Element. Die Verschiebung erfolgt in der Regel nach oben, kann jedoch abhängig von der Art der Kollision auch nach unten erfolgen.
Durch das Einfügen von Supports auf dem Hauptrig wird dieses und alle aufgelegten Pipes und Traversen abgefangen.
Aufgelegte Traversen werden in der ersten Ebene, aufgelegte Pipes in der ersten und zweiten Ebene nur mit Traversenunterlage automatisch von VStatics erkannt, modelliert und im Statikkern berechnet.
Die erste Ebene ist die Ebene direkt auf oder unter dem Hauptrig.
Modellierung und Berechnung
Bei aufgelegten Traversen in der ersten und aufgelegten Pipes in der ersten und zweiten Ebene mit Traversenunterlage erfolgt die Modellierung direkt im Statikkern.
Es können weitere Ebenen, zum Beispiel Pipe-auf-Pipe Konstruktionen gebaut werden. In diesem Fall erfolgt die Modellierung jedoch nicht mehr im Statikkern. Statt dessen werden die zusätzlichen Ebenen separate modelliert und dann als Einzellasten der darunter liegenden Ebene übergeben, siehe dazu Auflegen in der zweiten Ebene.
