Streckenlast als Einzellast(en)
Streckenlasten werden über eine bestimmte Länge entlang einer Traverse gespannt, so dass die Last über den gesamten Bereich anliegt.

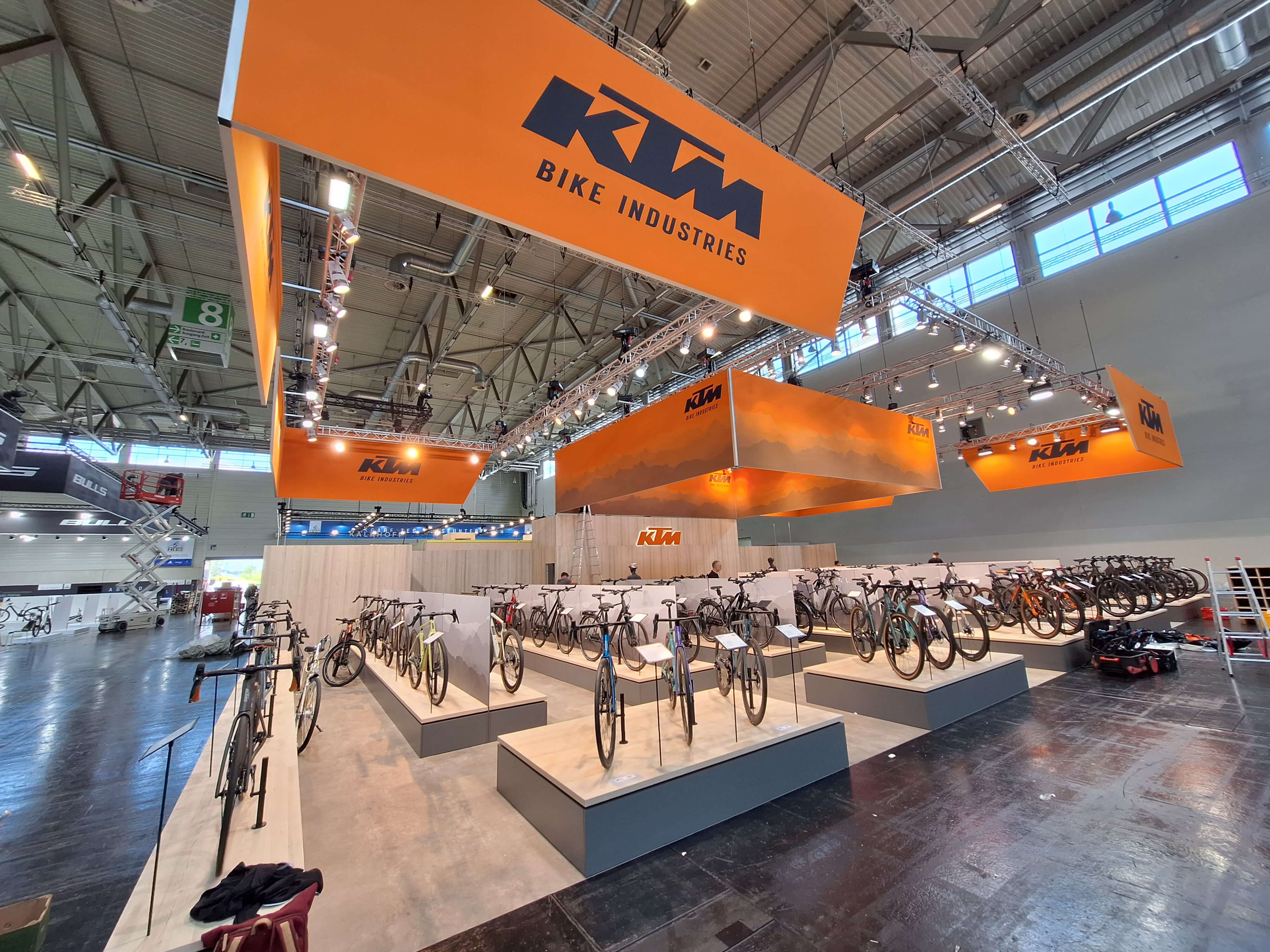

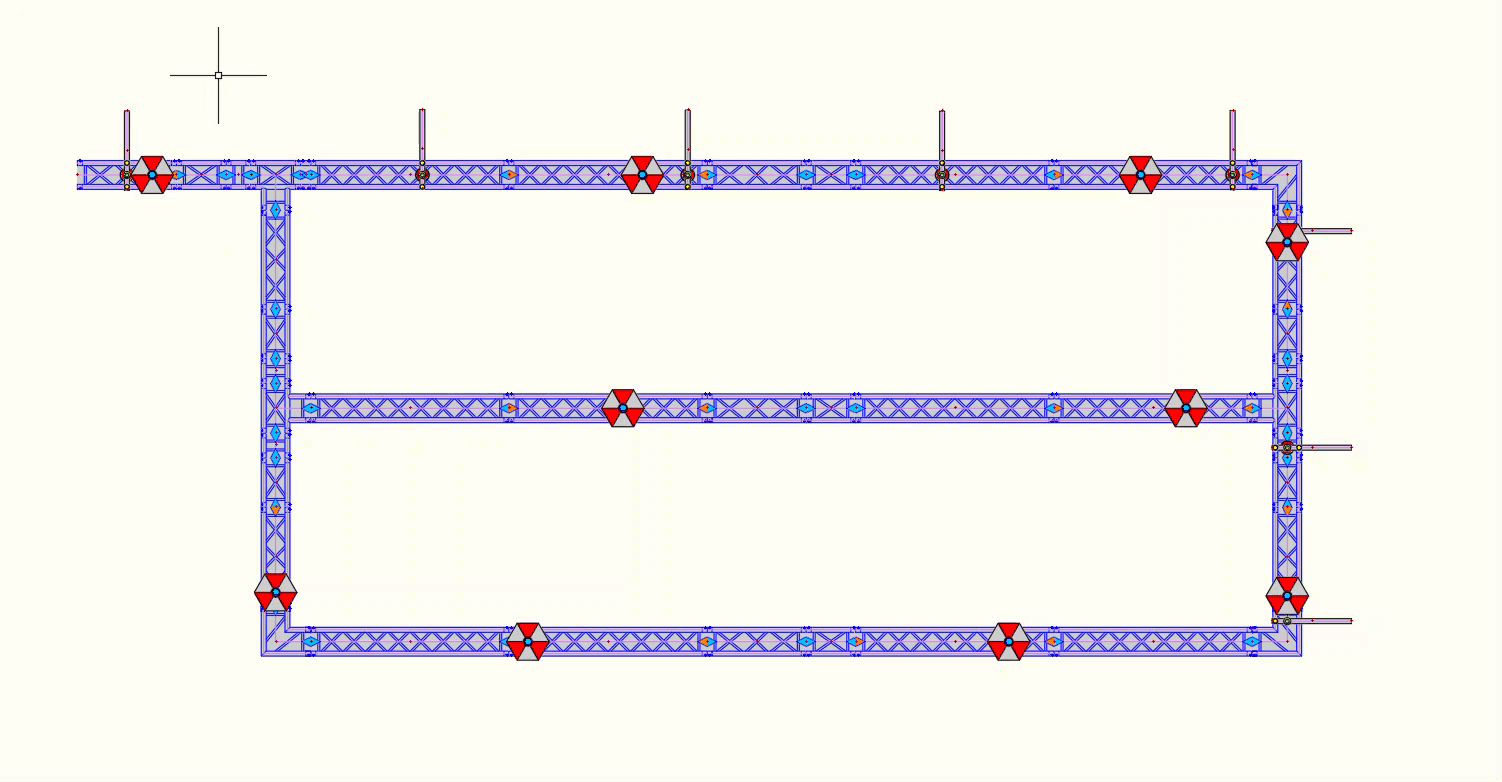

Es gibt jedoch auch Streckenlasten, wie z. B. Banner, die an Auslegern abgesetzt von der Traverse montiert werden. Hier ein typisches Beispiel:
Mit VStatics werden (beginnend ab Update 3.0.64) alle Streckenlasten, die eine Traverse mit einem Winkel > 45° schneiden, als Einzellasten ausgeführt. Wenn die Streckenlast mehrere Traversen oder Pipes schneidet, dann wird die Streckenlast anteilig für jede Traverse als Einzellast ausgeführt.

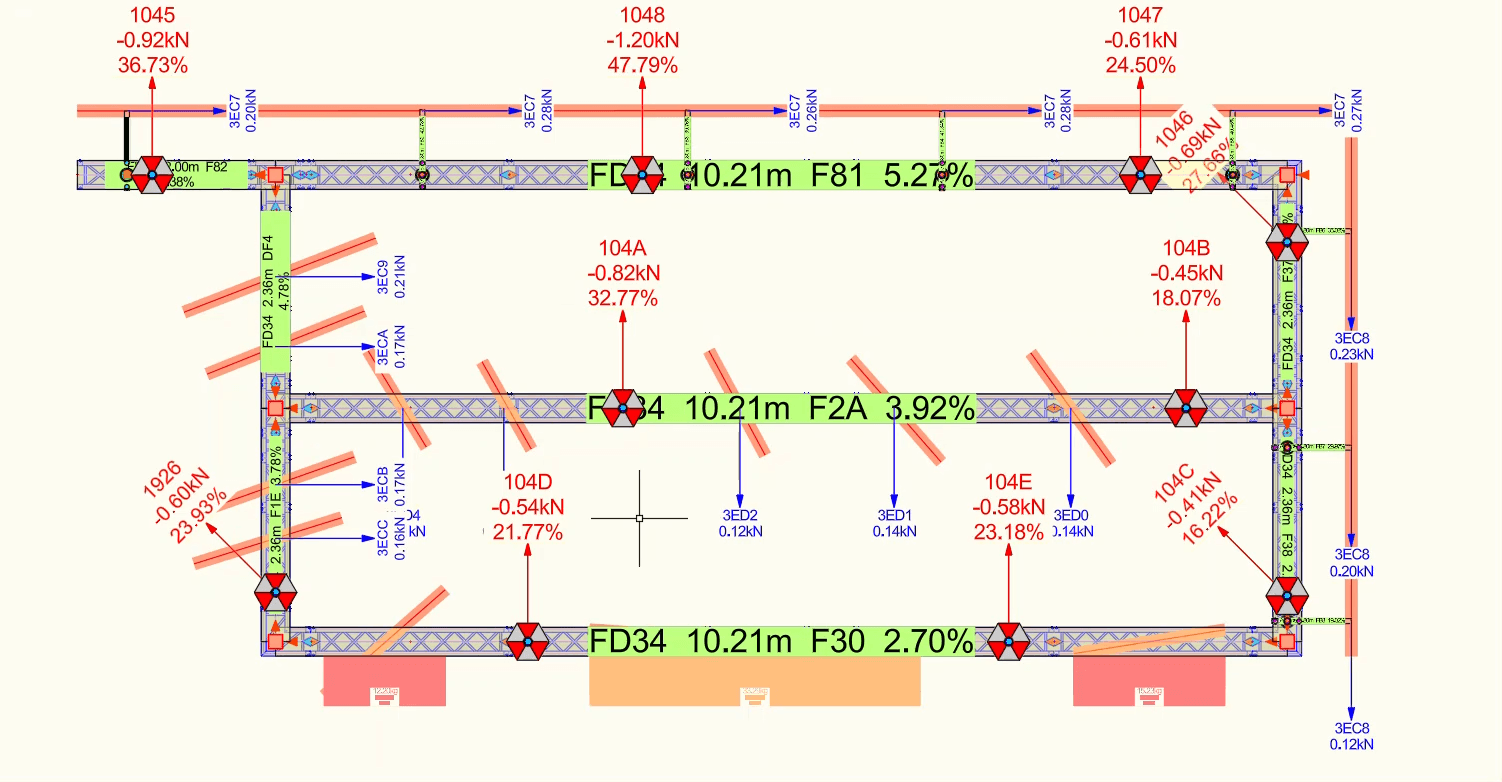

In diesem Beispiel werden die unteren drei Streckenlasten als reguläre Streckenlast erfasst. Alle anderen Streckenlasten schneiden die dazugehörige Traverse oder Pipe in einem Winkel, der größer als 45° ist. Damit wird die Streckenlast entsprechend als Einzellast(en) ausgeführt.
Regeln für die Berechnung der Einzellasten
VStatics entscheidet für jede Streckenlast automatisch, ob sie als Streckenlast oder als Einzellast(en) angesetzt wird. Dabei gelten die folgenden Regeln.
1. Wann wird eine Streckenlast zur Einzellast?
Eine Streckenlast, die bereits regulär entlang einer Traverse verläuft, wird nicht zusätzlich als Einzellast angesetzt. Jedes Gewicht wird also nur einmal berücksichtigt.
2. Wo sitzt die Einzellast?
Die Einzellast wird genau an der Stelle angesetzt, an der die Streckenlast die Traverse oder Pipe kreuzt.
- Ragt die Streckenlast nur knapp (bis 10 mm) über das Ende einer Pipe hinaus, wird diese Pipe trotzdem berücksichtigt. Die Einzellast sitzt dann am Pipe-Ende.
- Eine kurze Streckenlast (bis 500 mm), die keine Traverse kreuzt, wird in ihrer Mitte auf die nächstgelegene Traverse gesetzt.
3. Wie wird das Gewicht aufgeteilt?
Kreuzt die Streckenlast eine Traverse, trägt diese Traverse das volle Gewicht – egal, an welcher Stelle der Streckenlast die Kreuzung liegt.
Kreuzt die Streckenlast mehrere Traversen oder Pipes, wird das Gewicht nach dem Abschnitt der Streckenlast aufgeteilt, den jede Traverse „trägt“:
- Die Grenze zwischen zwei benachbarten Traversen liegt immer in der Mitte zwischen den beiden Kreuzungspunkten.
- Die äußeren Traversen tragen zusätzlich den überstehenden Teil bis zum Ende der Streckenlast.
- Jede Traverse erhält den Anteil des Gewichts, der ihrem Abschnitt entspricht.
- Die Summe aller Einzellasten ergibt immer genau das Gesamtgewicht der Streckenlast.
Beispiel: Ein Banner mit 3 m Länge und 60 kg hängt an drei Pipes. Die Pipes kreuzen das Banner bei 0,5 m, 1,5 m und 2,7 m.
0 m 0,5 m 1,0 m 1,5 m 2,1 m 2,7 m 3,0 m
|-------------x-----------|----------x-----------|--------x---------|
Pipe 1 Pipe 2 Pipe 3
|<-------- 1,0 m -------->|<------- 1,1 m ------>|<----- 0,9 m ---->|
20 kg 22 kg 18 kg
4. Traversen auf unterschiedlichen Höhen
Liegen gekreuzte Traversen oder Pipes auf unterschiedlichen Höhen, wird nur die Ebene verwendet, die der Streckenlast am nächsten liegt. Kleine Höhenunterschiede innerhalb einer Ebene (bis 100 mm) werden dabei als eine Ebene behandelt.
Die Streckenlast wird in der Zeichnung automatisch auf die Höhe dieser Ebene verschoben, damit sie dort dargestellt wird, wo sie tatsächlich lastet.
5. Darstellung im Bericht
Jede Einzellast erscheint im Bericht mit dem Namen der Streckenlast. Trägt eine Traverse nur einen Teil der Streckenlast, werden Teilgewicht und Gesamtgewicht angezeigt, z. B. Banner 2A4 - 22,00 kg / 60,00 kg.
