Bekannte Fehler
Es gibt Fehler, die bekannt sind, aber nicht so schnell gelöst werden können. Hier eine Auflistung der bekannten Fehler.
Helft uns, unbekannte Fehler zu finden!
Sendet uns alle Zeichnungen, die Euch komisch vorkommen oder die nicht funktionieren.
Gerne direkt an den Support.
Verlängerung von Streckenlasten bei der Berechnung
In seltenen Fällen verlängert der Statikkern bei der Berechnung einige Streckenlasten. Dieses führt dazu, dass die Punktlasten mehr Gewicht erhalten, so dass das Berechnungsergebnis verfälscht wird. Es wird also eine höhere Last angezeigt als tatsächlich vorhanden ist.

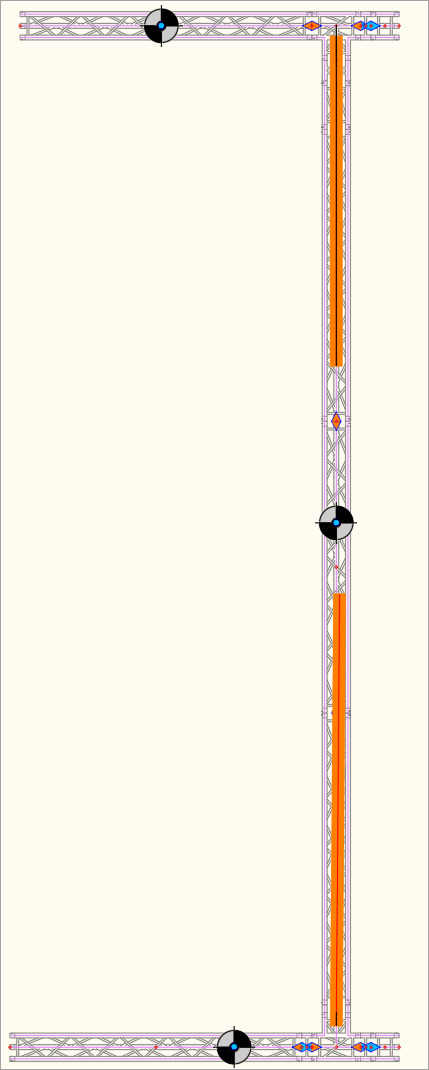

In diesem Beispiel liegen zwei Streckenlasten auf der mittleren Traverse.

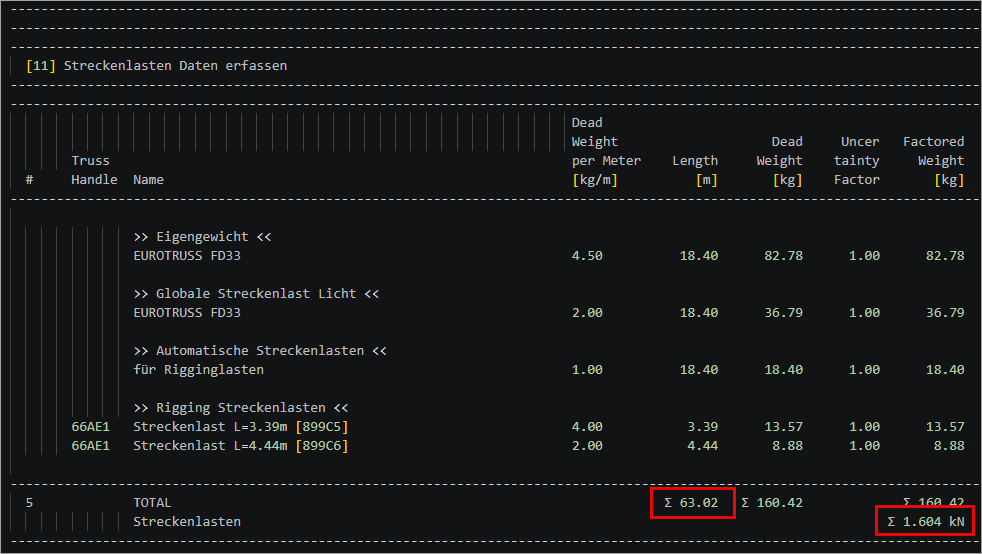

Wenn wir uns das Berechnungslog anschauen, dann werden in Sektion 11 die Streckenlasten aus der Geometrie der Zeichnung ermittelt.

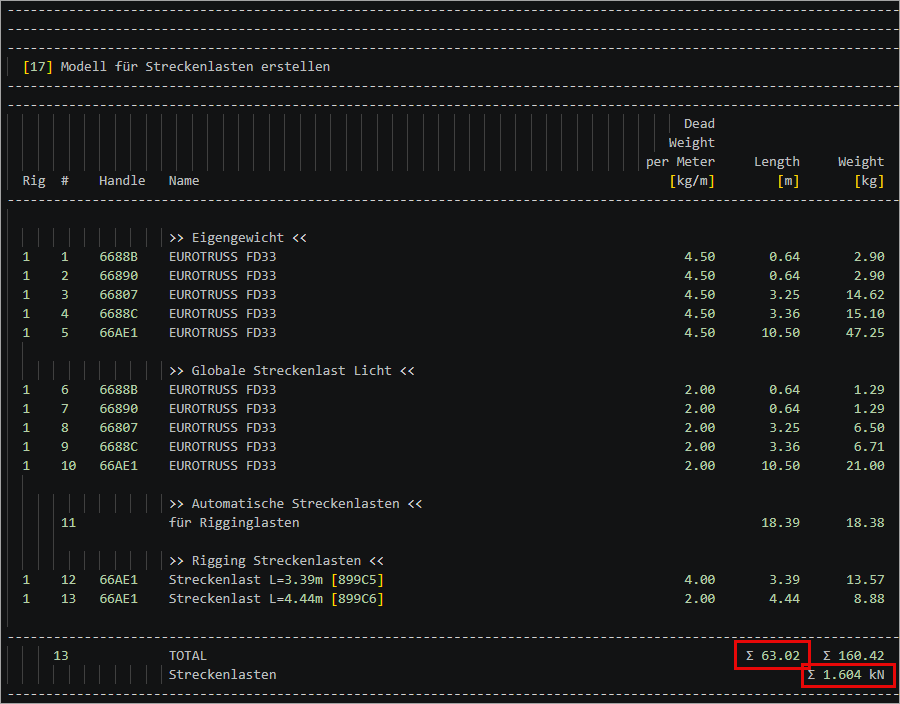

In Sektion 17 werden die Streckenlasten an den Statikkern für die Berechnung übergeben.

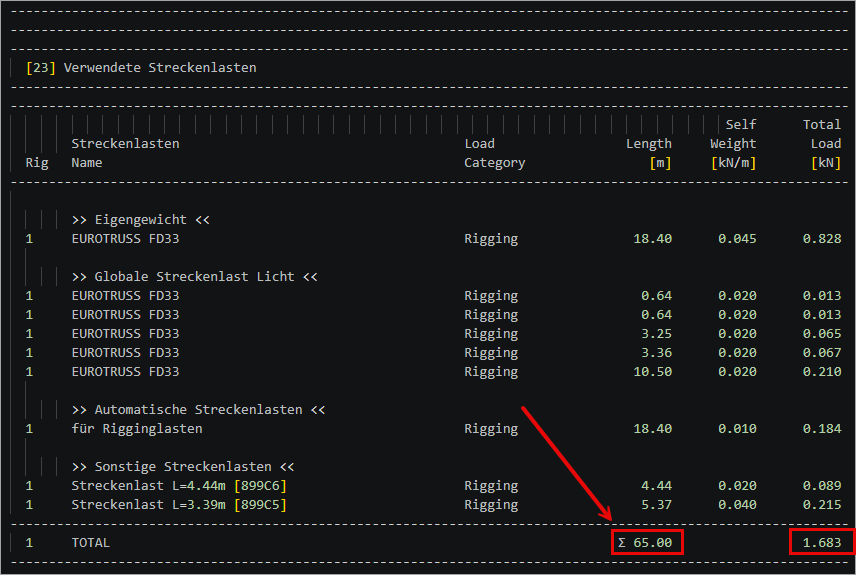

Nach der Berechnung wird in Sektion 23 angezeigt, welche Streckenlasten für die Berechnung verwendet wurden. Hier fällt auf, dass die Summe der verwendeten Längen etwas größer ist als die Summen der Werte bei der Eingabe vor der Berechnung.

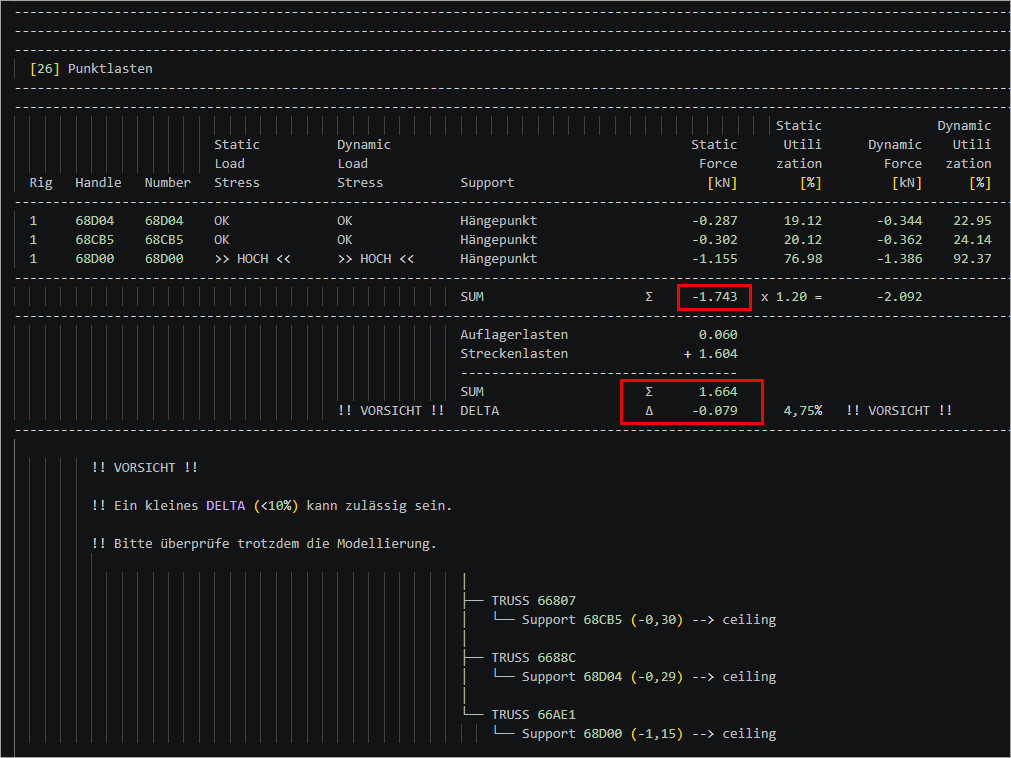

Daraus resultiert ein geringer Unterschied (Delta) bei der Gegenüberstellung der eingegebenen Werte zu den ermittelten Punktlasten, zu sehen in Sektion 26.
Dabei ist die berechnete Summe aller Punktlasten immer größer als die eingegebenen Werte aus der Geometrie der Zeichnung.
Das Delta sollte immer null sein, da sich alle Eingabe- und Ausgabewerte ausgleichen müssen.
Nach der Berechnung wird auf diesen Fehler hingewiesen.
Es wird ebenfalls darauf hingewiesen, dass sich die Eingangs- und Ausgangskräfte nicht ausgleichen konnten.
