Maßstab
Zur eindeutigen Kommunikation kann ein Referenzmaßstab in die Zeichnung eingefügt werden. Mit dem Referenzmaßstab kann eine eindeutige und vordefinierte Strecke abgemessen werden, um den Maßstab der Zeichnung zu ermittelen oder zu prüfen.
#
ASSCALEMETRIC
Fügt einen metrischen Maßstab ein.
#
ASSCALEIMPERIALFT
Fügt einen Maßstab in der imperialen Fuß-Einheit ein. Ein Fuß (engl. foot, ft, ') sind 304,8 mm bzw. 30,48 cm.
#
ASSCALEIMPERIALIN
Fügt einen Maßstab in der imperialen Zoll-Einheit ein. Ein Zoll (engl. Inch, in, ") sind 25,4 mm bzw. 2,54 cm.
#
ASXSCALE

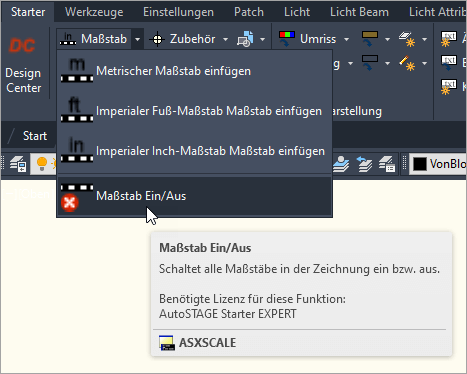

Eingefügte Maßstäbe können mit dem Befehl ASXSCALE aus- und wieder eingeblendet werden.
Der Anwender muss sich merken, wenn der Maßstab ausgeblendet ist.
Es gibt in der Anwendung KEINE Rückmeldung über den aktuellen Sichtbarkeitsstatus des Maßstabs.
Der Anwender ist für das Einblenden des Maßstabs verantwortlich, wenn dieser ausgeblendet wurde.
Beim erneuten Einfügen eines Maßstabs werden alle ausgeblendeten Maßstäbe automatisch eingeblendet.
