Kabelpick
#
ASPICK

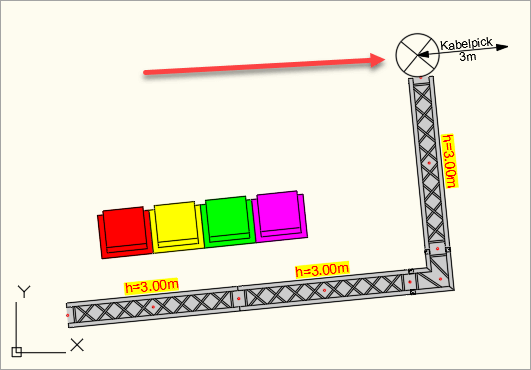

Der Kabelpick ist ein Symbol, mit dem die Position eines Kabelabgangs, z. B. von einer Traverse, in der Zeichnung angegeben werden kann. Der Kabelpick ist eine einfache Blockreferenz.

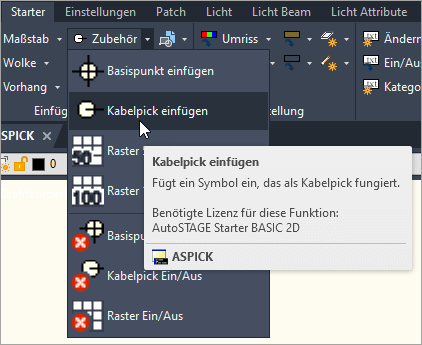

Der Kabelpick wird mit dem Befehl ASPICK eingefügt.
#
Länge des Kabelpicks

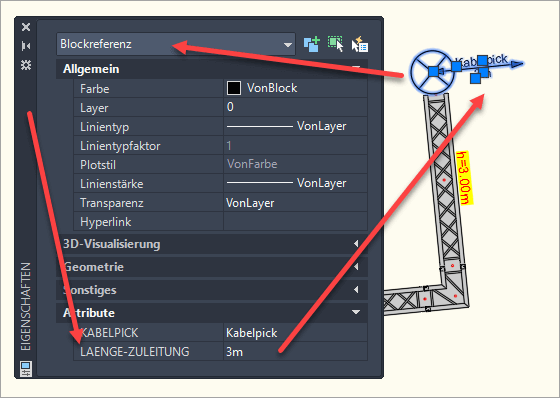

Die Länge des Kabelpicks wird über die Eigenschaften-Palette eingegeben.
#
ASXSPICK

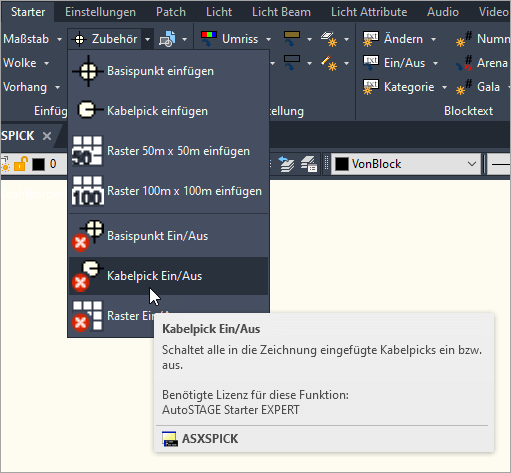

Eingefügte Kabelpicks können mit dem Befehl ASXSPICK aus- und wieder eingeblendet werden.
Der Anwender muss sich merken, wenn der Kabelpick ausgeblendet ist.
Es gibt in der Anwendung KEINE Rückmeldung über den aktuellen Sichtbarkeitsstatus des Kabelpick.
Der Anwender ist für das Einblenden des Kabelpick verantwortlich, wenn dieser ausgeblendet wurde.
Beim erneuten Einfügen eines Kabelpicks werden alle ausgeblendeten Kabelpicks automatisch eingeblendet.
