Linien
Es können verschiedene Linientypen gezeichnet werden.
#

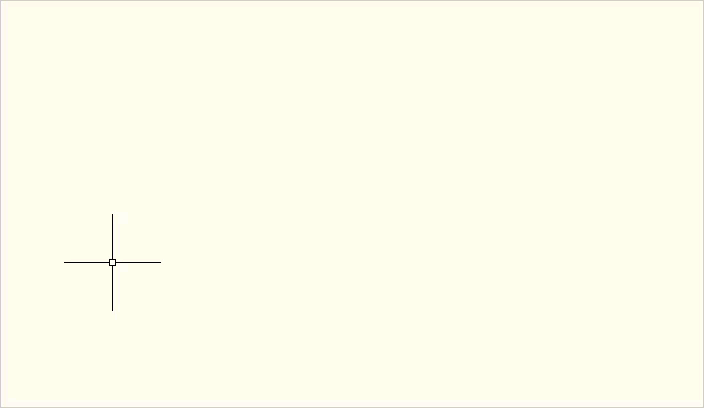

Linie
LINIE - Alias L
Zeichnet ein einzelnes Liniensegment.
Befehl: _LINE
Ersten Punkt angeben:
Nächsten Punkt angeben oder [Zurück]:

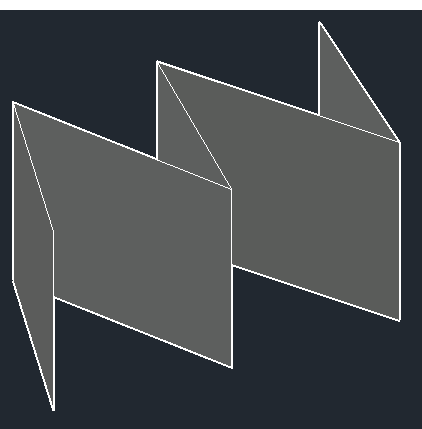

Ein Linie kann mit einer Objekthöhe versehen werden.
#

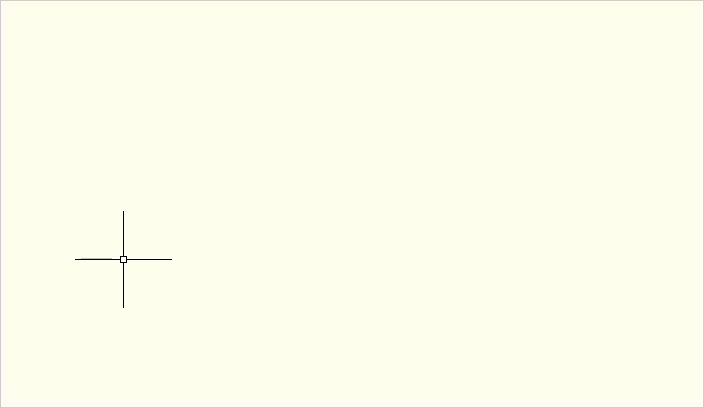

Polylinie
PLINIE - Alias PL
Zeichnet eine Linie aus aneinadergesetzten Liniensegementen.
Befehl: PLINIE
Startpunkt angeben:
Aktuelle Linienbreite beträgt 0.0000
Nächsten Punkt angeben oder [Kreisbogen/Halbbreite/sehnenLänge/Zurück/Breite]:
Nächsten Punkt angeben oder [Kreisbogen/Schließen/Halbbreite/sehnenLänge/Zurück/Breite]:

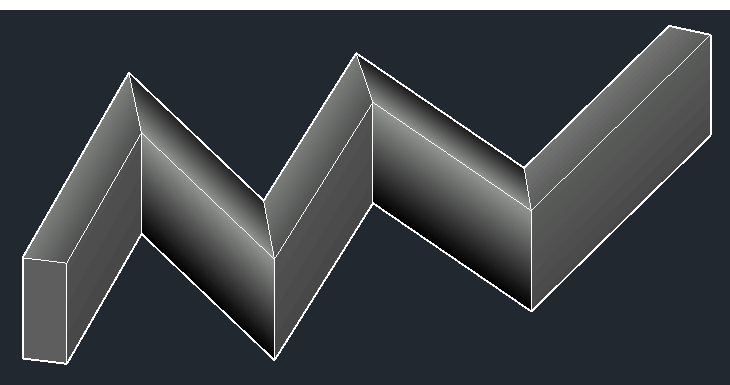

Ein Polylinie kann mit einer Objekthöhe versehen werden. In diesem Beispiel wurde eine Breite für die Polylinie angegeben.
#
Strahl
STRAHL
Erstellt ein lineares Objekt, das an einem Punkt beginnt und bis zur Unendlichkeit weiterführt.
Befehl: STRAHL
Startpunkt angeben:
Durch Punkt angeben:
#
Konstruktionslinie
KLINIE - Alias KL
Erzeugt eine Konstruktions- oder Hilfslinie anhand von zwei Punkten. Die Konstruktions- oder Hilfslinie hat eine unendliche Ausdehnung.
Befehl: KLINIE
Einen Punkt angeben oder [HOr/Ver/Win/HAlb/Abstand]:
Durch Punkt angeben:
#

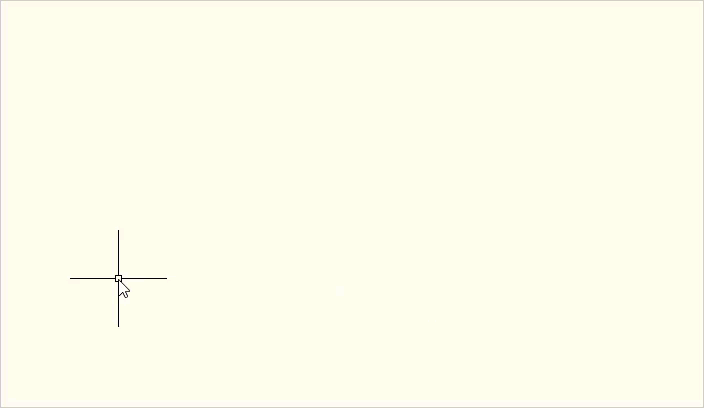

Spline
SPLINE - Alias SPL
Erstellt eine glatte Kurve, die durch die angegebenen Punkten führt bzw. nahe an diesen vorbei führt.
Der Befehl muss mit ENTER abgeschlossen werden.
Befehl: SPLINE
Aktuelle Einstellungen: Verfahren=Anpassen Knoten=Sehne
Ersten Punkt angeben oder [Verfahren/Knoten/Objekt]:
Nächsten Punkt eingeben oder [Tangentialität starten/toLeranz]:
Nächsten Punkt eingeben oder [Tangentialität beenden/toLeranz/Zurück]:
Nächsten Punkt eingeben oder [Tangentialität beenden/toLeranz/Zurück/Schließen]:
#
Weitere Resourcen
Siehe auch
Einige der verfügbaren AutoCAD-Objekttypen für das 2D Zeichnen können mit einer Objekthöhe(engl. thickness)
Unter dem Lizenztyp AutoCAD sind Befehle und Funktionen, die von der AutoCAD-Plattform zur Verfügung gestellt und in der Benutzeroberfläche von
AutoSTAGE verwendet zum Zeichnen eigene Zeichnungsobjekte. Diese sind unabhängig von den typischen AutoCAD Objekttypen, wie zum Beispiel eine
Rechtecke und Polygone werden aus geschlossenen Polylinien gezeichnet.
