Stabmodell
Bei jeder Berechnung können zusätzlich zwei verschiedene Stabmodelle erstellt werden.
Beide Modelle liegen in einem Unterordner im Pfad der Zeichnung.
Der Unterodner ist mit dem Namen der Zeichnung bezeichnet.
#
Stabmodell kg

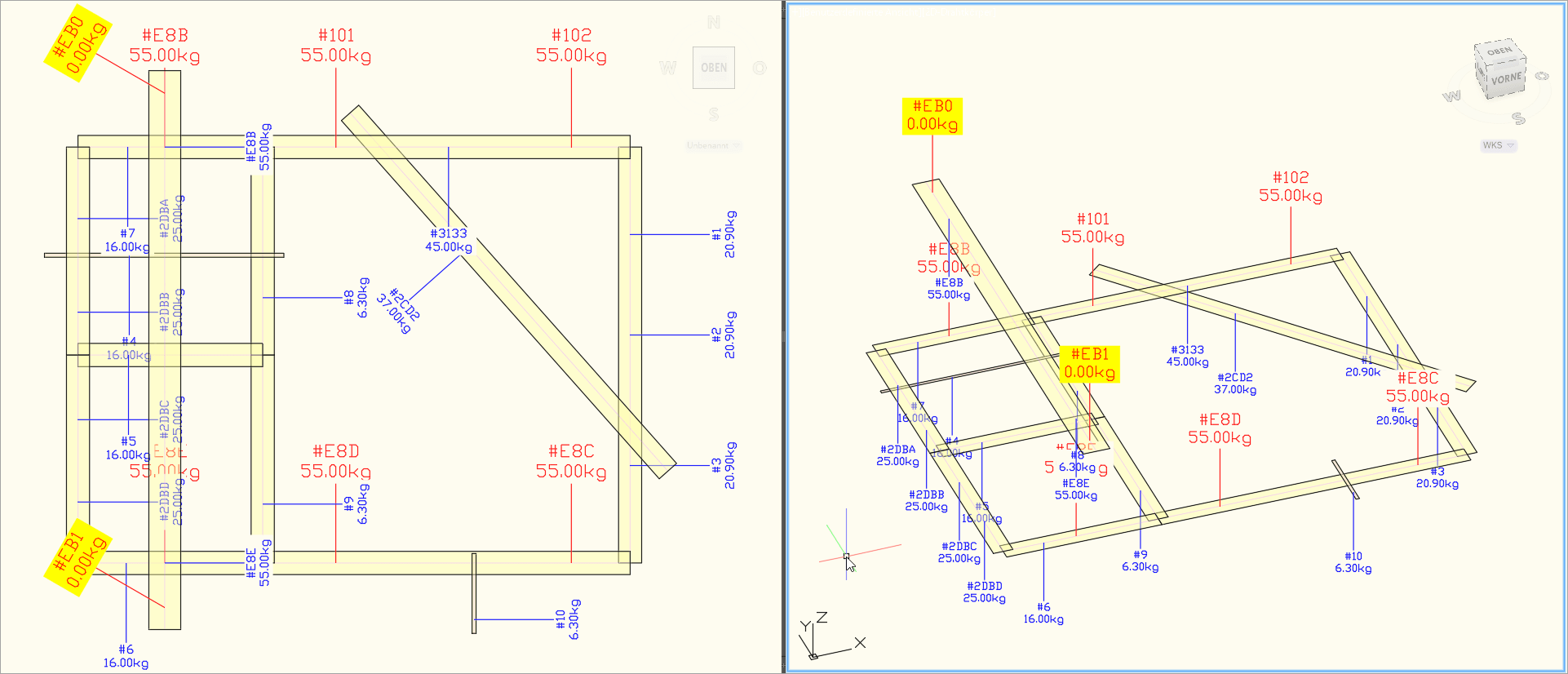

Das Stabmodell kg wird vor der Berechnung erzeugt und enthält eine reduzierte Ansicht der verwendeten Geometrie mit Anzeige der Gewichte in Kilogramm.
#
Erzeugen

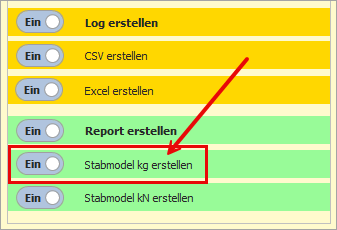

Die Erzeugung des Stabmodell kg kann in der Reportpalette ein- und ausgeschaltet werden.
#
Öffnen
Das Stabmodell kg kann nur aus dem Ordner geöffnet werden,
in dem dieses gespeichert ist.

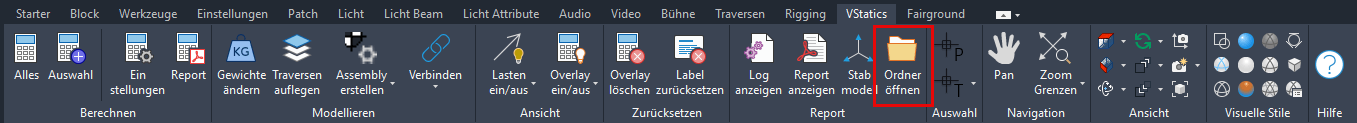

Der Speicherort kann mit dem Befehl ASVSFOLDER oder über den VStatics-Tab im Windows Explorer geöffnet werden.
Nach dem manuellen Öffnen des Stabmodell kg sollte einmal der Zoom-Grenzen-Befehl ASZOOME ausgeführt werden, um das Modell sichtbar zu machen.
#
Stabmodell kN

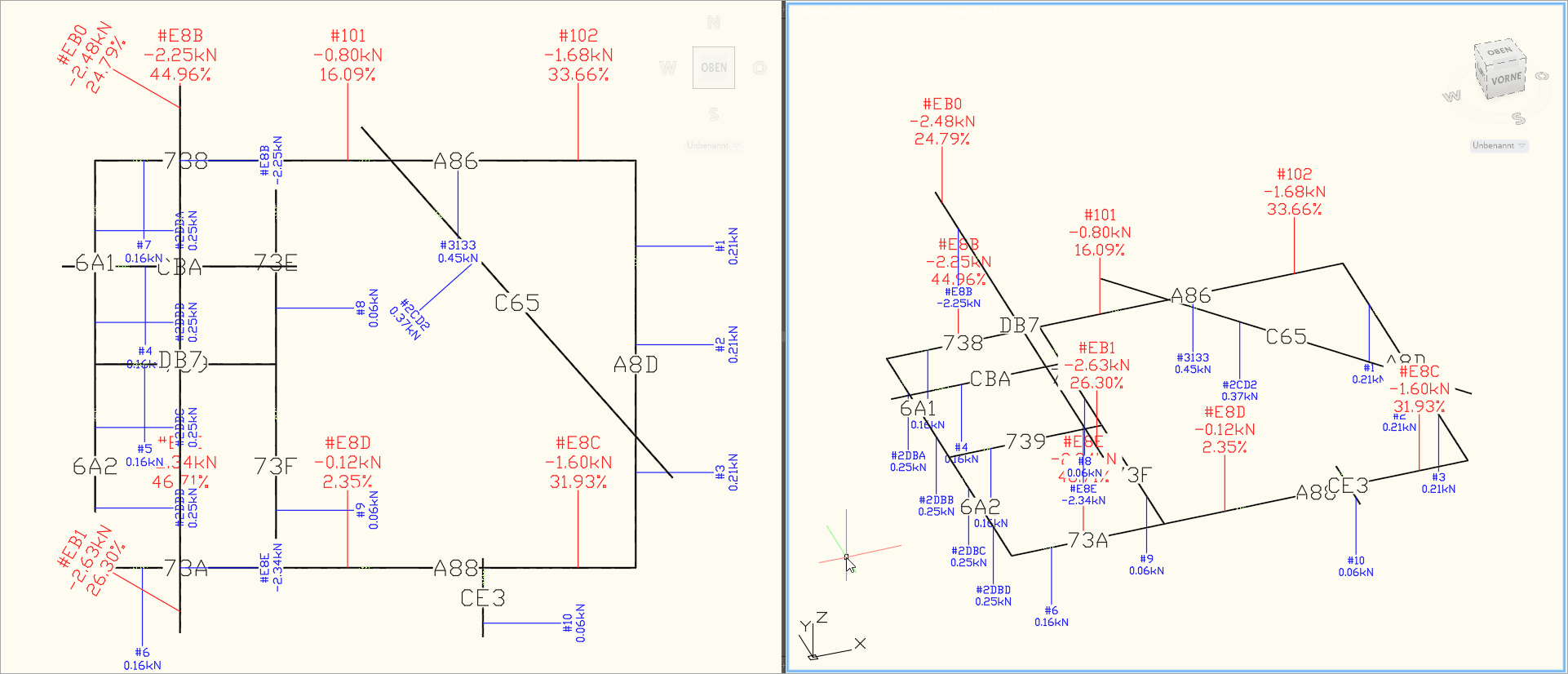

Das Stabmodell kN wird nach der Berechnung mit den berechneten Kräften erzeugt. Dieses enthält eine vereinfachte Stabansicht mit Angabe der wirkenden Kräfte.
#
Erzeugen

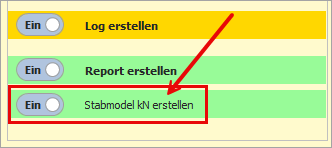

Die Erzeugung des Stabmodell kN kann entweder in der Einstellungspallette oder in der Reportpalette ein- und ausgeschaltet werden.
#
Öffnen

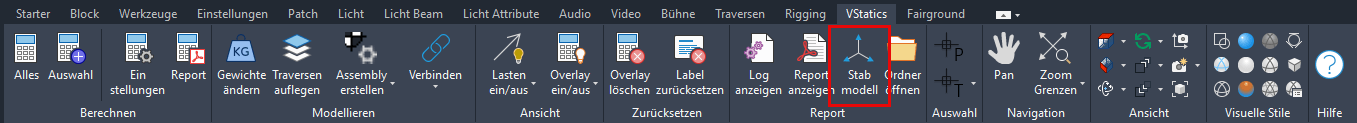

Das Stabmodell kN kann direkt über den Befehl ASVSBEAM aus dem VStatics-Tab geöffnet werden.
Alternativ kann der Speicherort mit dem Befehl ASVSFOLDER oder über den VStatics-Tab im Windows Explorer geöffnet werden.
Nach dem manuellen Öffnen des Stabmodell kN sollte einmal der Zoom-Grenzen-Befehl ASZOOME ausgeführt werden, um das Modell sichtbar zu machen.
