# Punktlasten

Ein Support ist ein Abhängepunkt, Motor oder Traversensteher (bei Ground-Support-Systemen). Diese werden benötigt, um die Traverse in der Höhe zu halten.

Eine Punktlast ist die Kraft, die an einem Support von den angeschlagenen Traversen, Einzel- und Strecklasten wirken. Die Punktlast wird nur durch die Berechnung mit VStatics ermittelt und ist nicht zu verwechseln mit der Einzellast, dem Eigengewicht eines einzelnen angeschlagenen Objekts.

Bei der Berechnung mit VStatics werden automatisch statischen und dynamischen Betrachtung der Last an einer Punktlast vorgenommen.

• Bei einer statischen Betrachtung wird ein Faktor von 1,0 verwendet.
• Bei einer dynamischen Betrachtung wird ein Faktor von 1,2 verwendet.

Dynamische Betrachtungen werden zum Beispiel für die Simulation des Lastfalls von fahrenden Motoren bei der Bewegung einer Traverse angestellt.

---

# Anzeige der Punktlast

In der Zeichnung kann nach der Berechnung nur eine Punktlast am Support angezeigt werden.

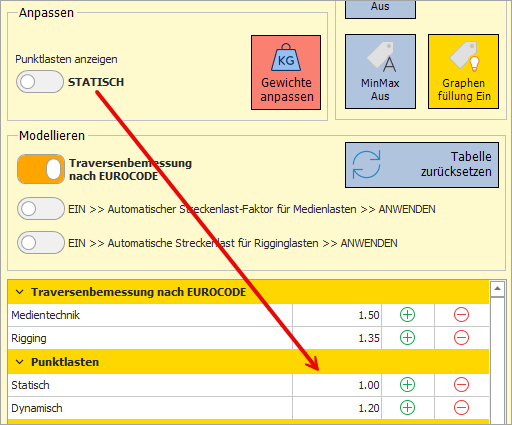

In der Einstellungspalette von VStatics kann ausgewählt werden, ob die Punktlast mit dem statischen oder dynamischen Berechnungsergebnis angezeigt wird. Standardmäßig wird das statische Berechnungsergebnis als Punktlast angezeigt.

In der Tabelle kann der Faktor für die statischen und dynamischen Betrachtung der Last an einer Punktlast angepasst werden.

---

# Praxisbeispiel zur statischen und dynamischen Betrachtung

Zur Verdeutlichung der Auswirkung des dynamischen Faktors im Folgenden zwei Szenarien mit unterschiedlichen Faktoren. Dazu wird das Beispiel aus dem Schritt-für-Schritt Anleitung verwendet.

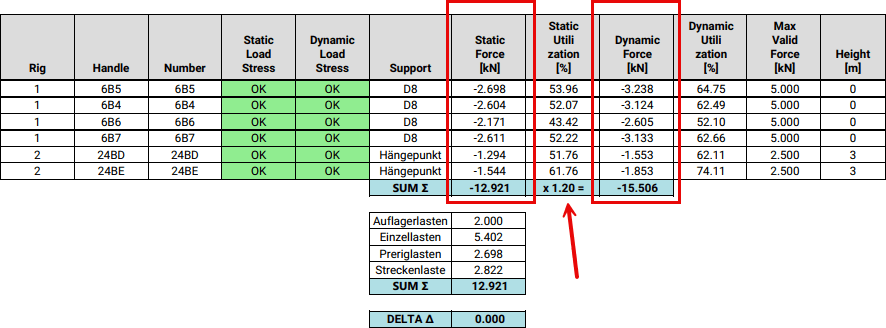

# mit Standardfaktoren

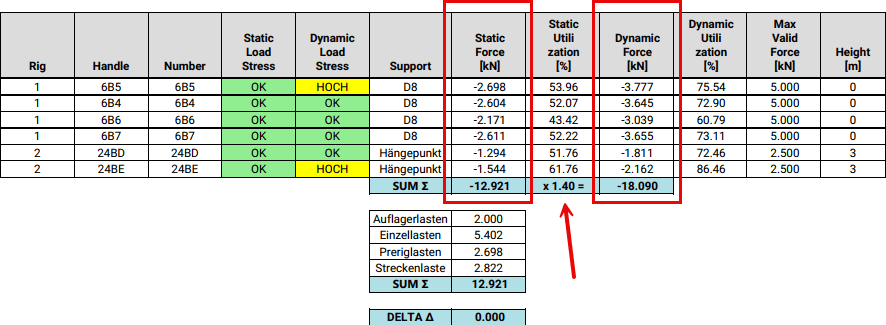

# mit hohem dynamischen Faktor
