# Pipe auf Corner

Im Folgenden Beispiel liegt eine Pipe etwas Außerhalb einer Traversenecke.

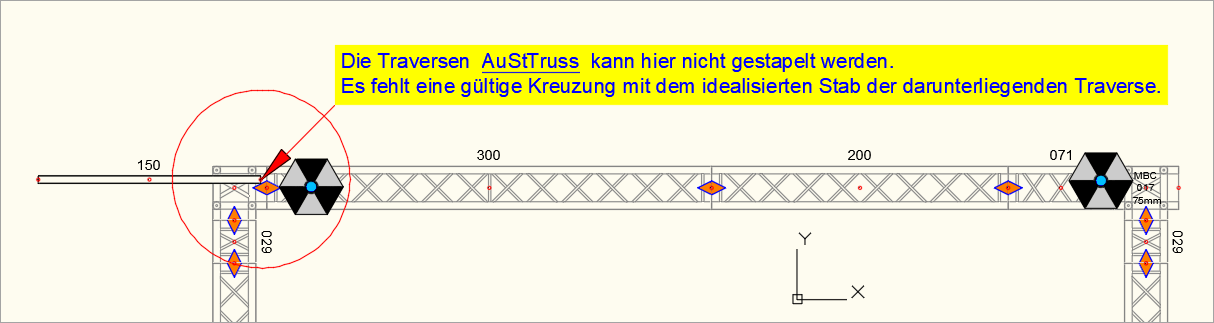

Beim Verbinden des Traversen mit ASTRCON erscheint folgende Fehlermeldung.

Bei der Modellierung werden Traversen zu Ersatzstäben idealisiert. Der Ersatzstab verläuft genau in der Mitte der Traverse. Dieser kann mit dem Befehl ASXTRSNAP eingeblendet werden.

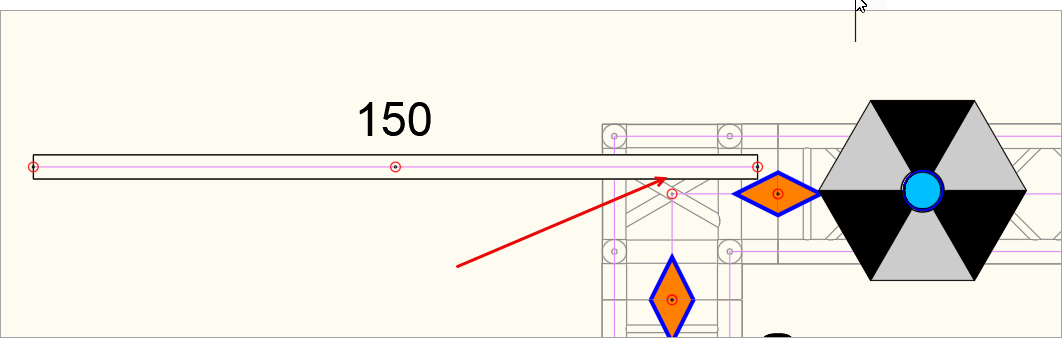

In diesem Beispiel wird die Pipe so auf die Traversenecke aufgelegt, dass diese außerhalb des Ersatzstabes liegt.

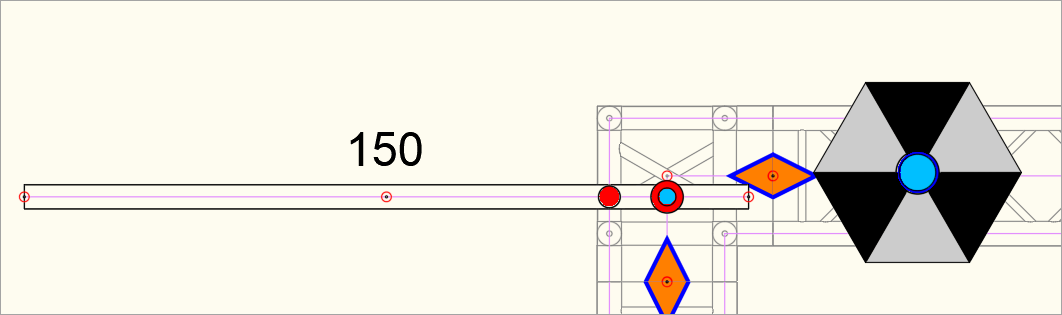

Für eine erfolgreiche Modellierung muss der Ersatzstab der Pipe mindestens den Ersatzstab der Traversenecke berühren oder kreuzen.
