Zeichnungsvorlagen
Bei jedem Erstellen einer neuen Zeichnung wird eine Zeichnungsvorlage geladen, die als Vorlage für die neue Zeichnung dient. Die neue Zeichnung erhält damit alle Inhalte und Einstellungen der Zeichnungsvorlage. Eine Zeichnungsvorlage hat immer die Dateiendung .dwt (für drawing template).
Es ist empfehlenswert, eine eigene Zeichnungsvorlage zu erstellen.
Diese kann als Standardvorlage eingerichtet werden, damit diese automatisch bei jedem Erstellen einer neuen Zeichnung geladen wird.
#
Neue Zeichnung

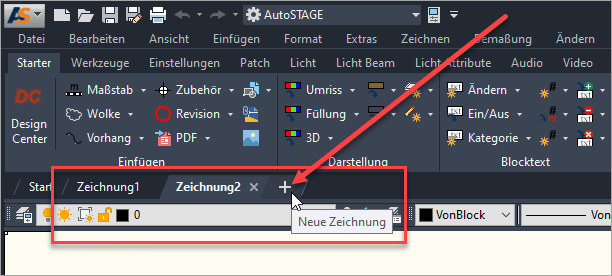

Der schnellste und einfachste Weg, eine neue Zeichnung zu erstellen, ist über das Plus-Zeichen neben den Reitern mit den Zeichnungsnamen.
Wenn keine Standardvorlage eingerichtet ist, dann wird immer die zuletzt geladene Vorlage für das Erstellen einer neuen Zeichnung verwendet.
Wenn eine Standardvorlage eingerichtet ist, dann wird immer die Standardvorlage für das Erstellen einer neuen Zeichnung verwendet.
#
Neue Zeichnung mit SNEU
Eine neue und leere Zeichnung wird mit dem Befehl SNEU erstellt.

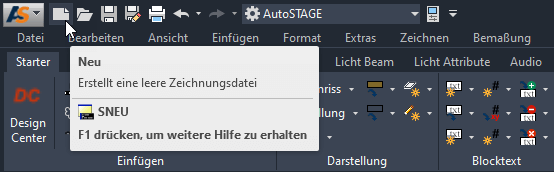

SNEU kann auch über den Schnellzugriff-Werkzeugkasten oder über Starter/Zeichnungen aufgerufen werden.
Wenn keine Standardvorlage eingerichtet ist, dann wird immer ein
Wenn eine Standardvorlage eingerichtet ist, dann wird immer die Standardvorlage für das Erstellen einer neuen Zeichnung verwendet. Es wird kein Dialogfenster zum Auswahl einer Vorlage angezeigt.
#
Vorlage auswählen mit SNEU

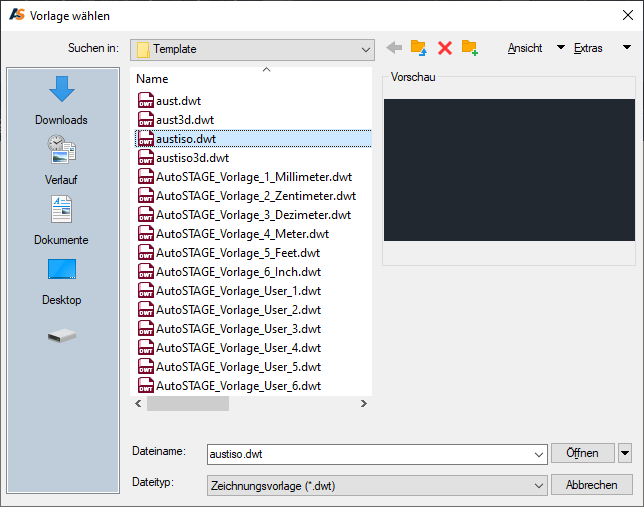

Wenn beim Ausführen von SNEU keine Standardvorlage eingerichtet ist, dann öffnet sich das Dialogfenster Vorlage wählen.
Das Dialogfenster Vorlage wählen zeigt den Inhalt des Vorlagenordners von AutoSTAGE (siehe auch Volagenordner ändern).
Dort sollte die Vorlage austiso.dwt ausgewählt werden, wenn eine leere neue Zeichnung gewünscht ist. Die austiso.dwt-Vorlage ist entsprechend der europäischen Normen eingerichtet. Im angelsächsischen Raum wird eher die aust.dwt-Vorlage verwendet.
#
Vorlage auswählen mit SNEU bei AutoSTAGE App

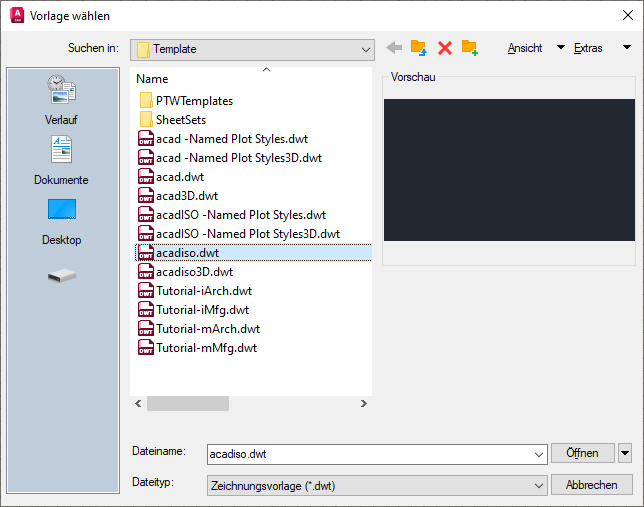

Bei AutoSTAGE App als Plug-In für AutoCAD stehen die Standardvorlagen von AutoCAD zur Verfügung.
Das Dialogfenster Vorlage wählen zeigt den Inhalt des Vorlagenordners von AutoCAD (siehe auch Volagenordner ändern).
Dort sollte die Vorlage acadiso.dwt ausgewählt werden, wenn eine leere neue Zeichnung gewünscht ist. Die acadiso.dwt-Vorlage ist entsprechend der europäischen Normen eingerichtet. Im angelsächsischen Raum wird eher die acad.dwt-Vorlage verwendet.
