Revision
Bei der Planung von Messen und Veranstaltungen erfolgen immer wieder Änderungen und Aktualisierungen in einer Zeichnung. Um diese Änderungen grafisch hervorzuheben, gibt es zwei Revisions-Symbole. Diese Symbole sind einfache Blockreferenzen und können z. B. auf einen spezielen Layer gelegt werden, um diese nach Bedarf aus- und wieder einzublenden.
#

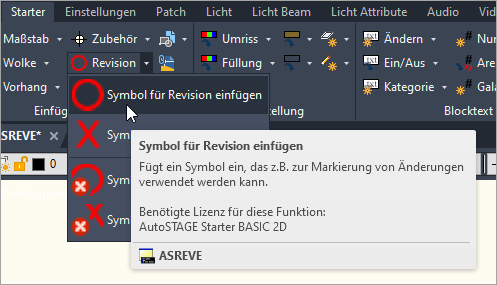

ASREVE
Fügt ein Kreis-Revisionssymbol ein. Dieses kann z. B. zur Markierung von Änderungen verwendet werden.
#
ASREVD
Fügt das Kreuz-Revisionssymbol ein. Dieses kann z. B. zur Markierung von gelöschten Objekten verwendet werden.
#
ASXSREVE
Eingefügte Kreis-Revisionssymbole können mit dem Befehl ASXSREVE aus- und wieder eingeblendet werden.
Der Anwender muss sich merken, wenn die Kreis-Revisionssymbole ausgeblendet sind.
Es gibt in der Anwendung KEINE Rückmeldung über den aktuellen Sichtbarkeitsstatus der Kreis-Revisionssymbole.
Der Anwender ist für das Einblenden der Kreis-Revisionssymbole verantwortlich, wenn dieser ausgeblendet wurde.
Beim erneuten Einfügen eines Kreis-Revisionssymbols werden alle ausgeblendeten Kreis-Revisionssymbole automatisch eingeblendet.
#

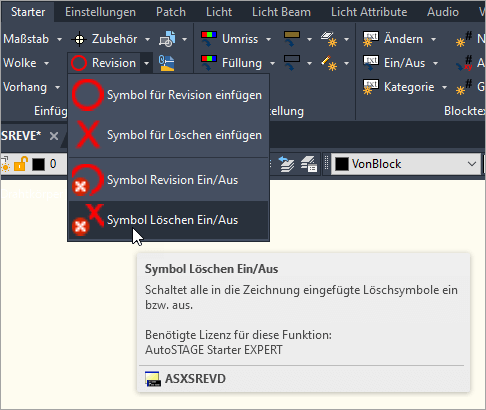

ASXSREVD
Eingefügte Kreuz-Revisionssymbole können mit dem Befehl ASXSREVD aus- und wieder eingeblendet werden.
Der Anwender muss sich merken, wenn die Kreuz-Revisionssymbole ausgeblendet sind.
Es gibt in der Anwendung KEINE Rückmeldung über den aktuellen Sichtbarkeitsstatus der Kreuz-Revisionssymbole.
Der Anwender ist für das Einblenden der Kreuz-Revisionssymbole verantwortlich, wenn dieser ausgeblendet wurde.
Beim erneuten Einfügen eines Kreuz-Revisionssymbols werden alle ausgeblendeten Kreuz-Revisionssymbole automatisch eingeblendet.
