Transparenz ein/aus
Fast alle AutoSTAGE Symbole sind mit einer Abdeckung ausgestattet, mit der Wahlweise eine Transparenz hergestellt werden kann. Bei einem transparenten Symbol werden die "unter" dem Symbol liegenden Linien angezeigt. Bei einem abgedeckten Symbol werden die "unter" dem Symbol liegenden Linien nicht angezeigt. Beim ersten Einfügen des Symbols ist die Transparenz ausgeschaltet.
Die Transparenz aller Symbole, die aus dem Starter Design Center oder dem Starter Tab eingefügt werden, können über die Eigenschaften oder über spezielle Befehle eingeschaltet oder ausgeschaltet werden.
#

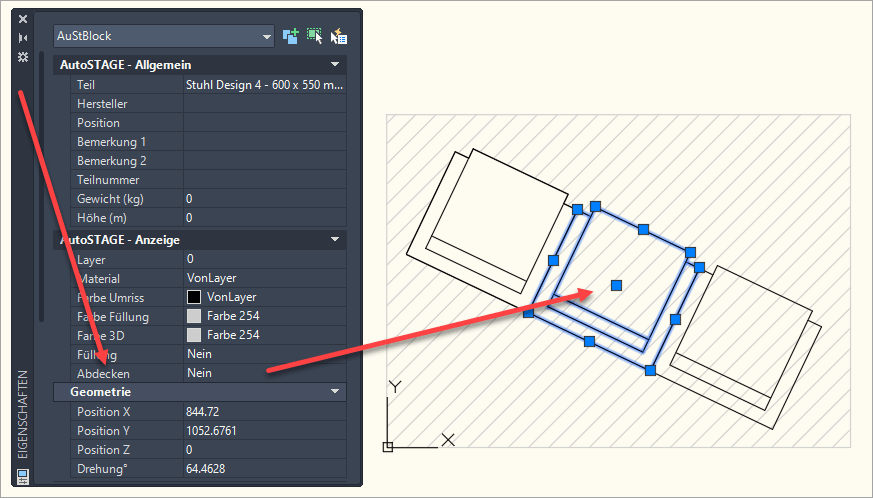

Eigenschaften
Die Transparenz kann über die Eigenschaften-Palette ein- oder ausgeschaltet werden.
#
ASSWIPEOUT-A für Alle
Es wird die Transparenz von allen sichtbaren und nicht gesperrten Starter Symbolen in der Zeichnung ein- oder ausgeschaltet.
#

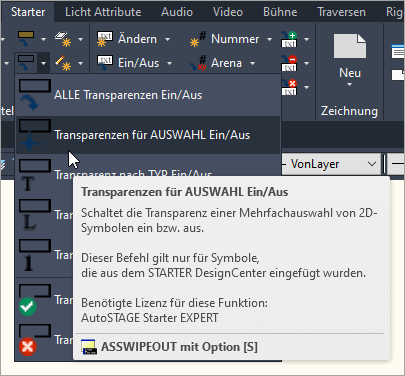

ASSWIPEOUT-S nach Selektion
Es wird die Transparenz von allen sichtbaren und nicht gesperrten Starter Symbolen einer Selektion ein- oder ausgeschaltet.
#

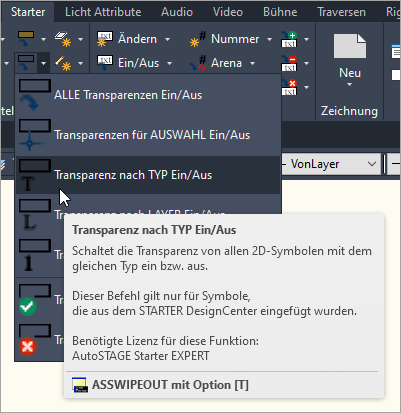

ASSWIPEOUT-T nach Typ
Es wird die Transparenz von allen sichtbaren und nicht gesperrten Starter Symbolen vom gleichen Typ ein- oder ausgeschaltet.
#
ASSWIPEOUT-L nach Layer
Es wird die Transparenz von allen sichtbaren und nicht gesperrten Starter Symbolen auf dem gleichen Layer ein- oder ausgeschaltet.
#
ASSWIPEOUT-1 für Einzelauswahl
Es wird die Transparenz von einer Einzelauswahl eines Starter Symbols ein- oder ausgeschaltet.
#
ASSWIPEOUT-N - Transparenz einschalten für das Einfügen
Speichert den Ein-Status der Transparenz in der Zeichnung. Dieser Status wird als Vorgabe für die Anzeige der Transparenz beim Einfügen von neuen Symbolen verwendet. Wenn zum Beispiel die Transparenz beim Einfügen eingeschaltet wird, dann wird die Transparenz von allen Symbolen, die danch neu eingefügt werden, angezeigt.
#
ASSWIPEOUT-F - Transparenz ausschalten für das Einfügen
Speichert den Aus-Status der Transparenz in der Zeichnung. Dieser Status wird als Vorgabe für die Anzeige der Transparenz beim Einfügen von neuen Symbolen verwendet. Wenn zum Beispiel die Transparenz beim Einfügen ausgeschaltet wird, dann wird die Transparenz von allen Symbolen, die danch neu eingefügt werden, nicht angezeigt.
