Attribute importieren
Diese Funktion steht erst mit Version 3.x zur Verfügung.
Mit dem ASATTOUT-Befehl werden Attribute von Blöcken in eine CSV-Datei exportiert.

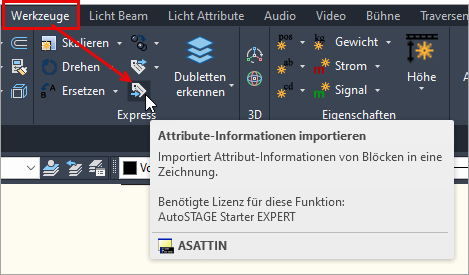

Die exportierte Datei kann z. B. mit Excel bearbeitet werden. Eine bearbeitete CSV-Datei kann mit dem ASATTIN-Befehl
zurück in die Zeichnung importiert werden. Beim Import werden die Attribute der Blöcke in der Zeichnung mit den ggf. geänderten Daten aktualisiert.
#
Wichtige Regeln für die Bearbeitung der Tabelle
- Die Spalten der Tabelle können für die Auswertung und Bearbeitung beliebig sortiert werden.
- Die Reihen mit gleicher Spaltenüberschrift können innerhalb der Überschrift beliebig sortiert werden. Die Spaltenüberschrift definiert die Namen der Attribute in den folgenden Reihen.
- Die erste ID-Spalte mit der fortlaufenden Reihennummerierung sollte nicht verändert werden.
- Vor dem Import mit ASATTIN sollte die ursprüngliche Reihenfolge der Tabelle mit der ID-Spalte wieder hergestellt werden.
- Die Spaltenüberschriften (z. B. BLOCK, HANDLE) dürfen nicht verändert werden.
Über die Spaltenüberschriften erfolgt beim Import die Zuordnung der Daten zu den richtigen Attributen. - Der Handle darf nicht verändert werden.
Der Handle ist ein eindeutiger Bezeichner für den Block und beginnt immer mit einem $-Zeichen.
Über den Handle kann der Block in der Zeichnung eindeutig identifiziert werden.
#
Wichtige Regeln für den Import
- Der Import kann nur Erfolgen in eine Zeichnung, aus der vorher die Attribute der Blöcke mit ASATTOUT exportiert wurden.
#
Beispiel für einen Import

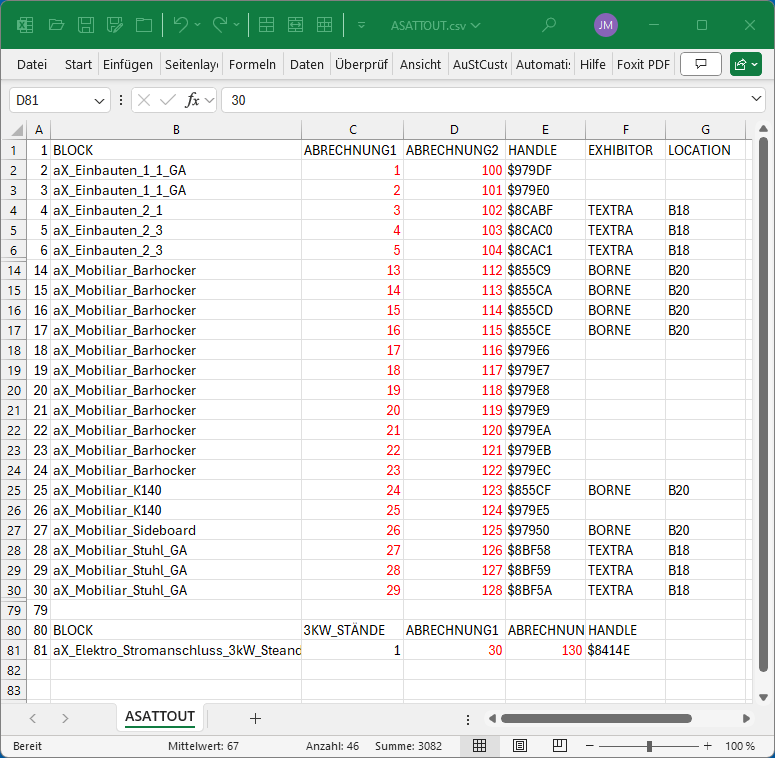

Im folgenden Beispiel wurde die mit ASATTOUT erstellte Tabelle mit Zahlen bei den Attributen ergänzt.

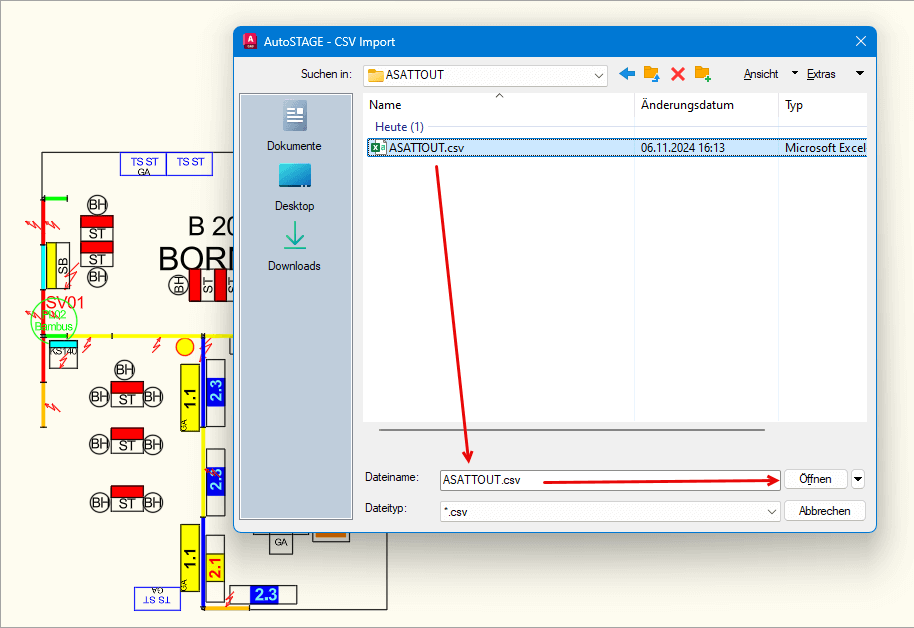

Über das Import-Dialogsfenster wird die zu importierende CSV-Datei ausgewählt.

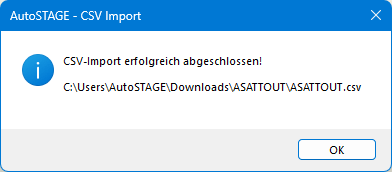

Der Import dauert in der Regel nur einen kurzen Augenblick. Wenn der Import abgeschlossen ist, wird eine Meldung angezeigt.

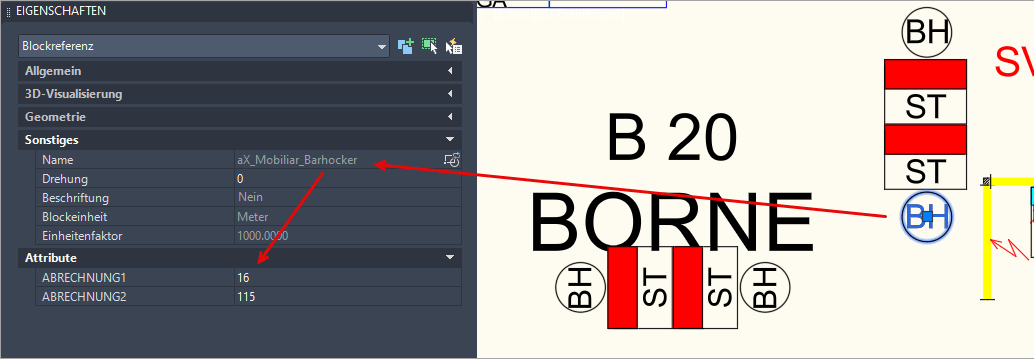

Über die Eigenschaften-Palette kann der neue Attributeswert angezeigt werden.
