Allgemeine Streckenlasten
Streckenlasten werden zur Modellierung von beliebigen fortlaufenden Streckenlasten, wie z. B. Banner, verwendet.
#
Einfügen

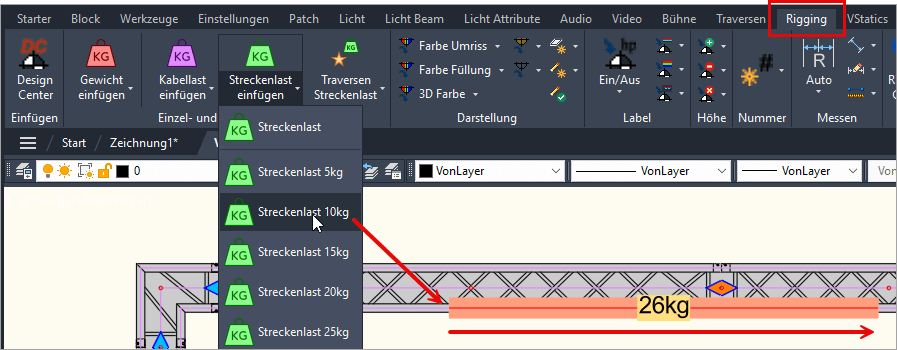

Streckenlasten werden ähnlich wie Linien durch Eingabe eines Start- und Endpunkts in die Zeichnung eingefügt.
#
Eigenschaften

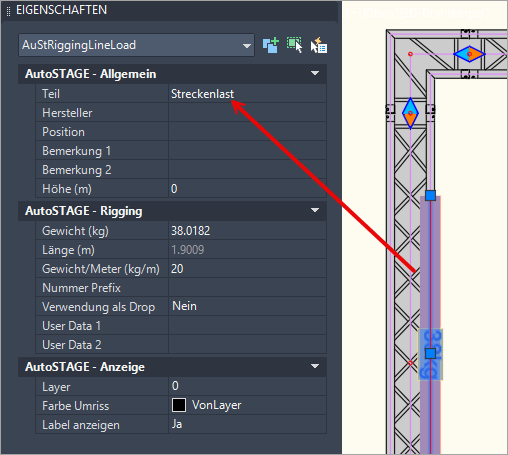

Eine Streckenlast ist von Typ AuStRiggingLineLoad und besitzt eine Vielzahl von Eigenschaften. Diese können z. B. über die Eigenschaften-Palette angezeigt und verändert werden.
Die Streckenlast funktioniert genau gleich wie eine Kabellast. Die einzigen Unterschiede sind, dass in den Objekt-Eigenschaften der Teilname als Streckenlast ausgeführt ist und dass die Standardfarbe beim Einfügen ein helles rot ist.
#
VStatics
Die Streckenlast wird in VStatics als verwendete Streckenlast ausgewertet, wenn diese an einer Traverse gezeichnet wurde.
#
Ansicht und Visualisierung
Eine Streckenlast wird sowohl im 2D als auch im 3D als zweidimensionale Linie mit einer definierten Breite angezeigt.

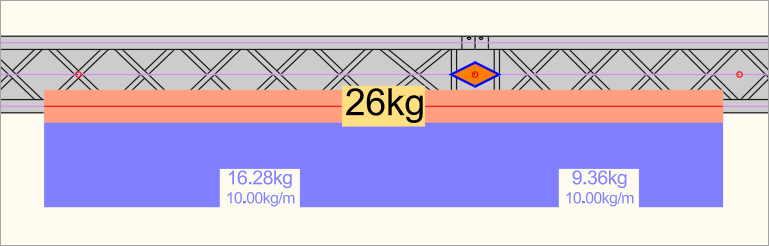

Wenn bei der Ansichtsoption Streckenlasten ein/aus die Streckenlasten eingeschaltet ist,
dann wird die Streckenlast von der Traverse visualisiert. Voraussetzung dafür ist, dass diese richtig an bzw. über der Traverse eingefügt wurde.
#
Umrissfarbe ändern
Über die Eigenschaften kann die Umrissfarbe bzw. die Füllung der Streckenlast verändert werden.
#
Label Gewicht ein- und ausschalten
Über die Eigenschaften kann das Label der Gewichtsanzeige ein- und ausgeblendet werden.
#
ASRLL
Mit dem ASRLL wird eine Streckenlast eingefügt. Beim Einfügen kann das Gewicht pro Laufmeter eingegeben werden. In der spitzen Klammer wird der Vorgabewert angegeben. Dieser wird verwendet, wenn die Eingabe nur mit ENTER abgeschlossen wird, ohne einen Zahlenwert einzugeben.
Die Position der Streckenlast wird beim Einfügen durch einen Start- und einen Endpunkt angegeben. Nach dem Einfügen einer Streckenlast kann direkt durch Eingabe des nächsten Endpunkts eine weitere Streckenlast gezeichnet werden.
Mit ESC wird das weitere Zeichnen von Streckenlasten abgebrochen.
#
ASRLL5
Mit dem ASRLL5 wird eine Streckenlast mit einem automatischen Gewichtswert in Höhe von 5kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL10
Mit dem ASRLL10 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 10kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL15
Mit dem ASRLL15 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 15kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL20
Mit dem ASRLL20 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 20kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL25
Mit dem ASRLL25 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 25kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL30
Mit dem ASRLL30 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 30kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL35
Mit dem ASRLL35 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 35kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL40
Mit dem ASRLL40 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 40kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL45
Mit dem ASRLL45 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 45kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL50
Mit dem ASRLL50 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 50kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL60
Mit dem ASRLL60 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 60kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL70
Mit dem ASRLL70 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 70kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL80
Mit dem ASRLL80 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 80kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL90
Mit dem ASRLL90 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 90kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRLL100
Mit dem ASRLL100 wird eine Streckenlast mit festem automatischen Gewichtswert in Höhe von 100kg pro Laufmeter in die Zeichnung eingefügt.
