Kabellasten für elektrische Leitungen
Kabellasten werden zur Modellierung von Leitungswegen und allgemeinen Kabelstrecken verwendet.
#

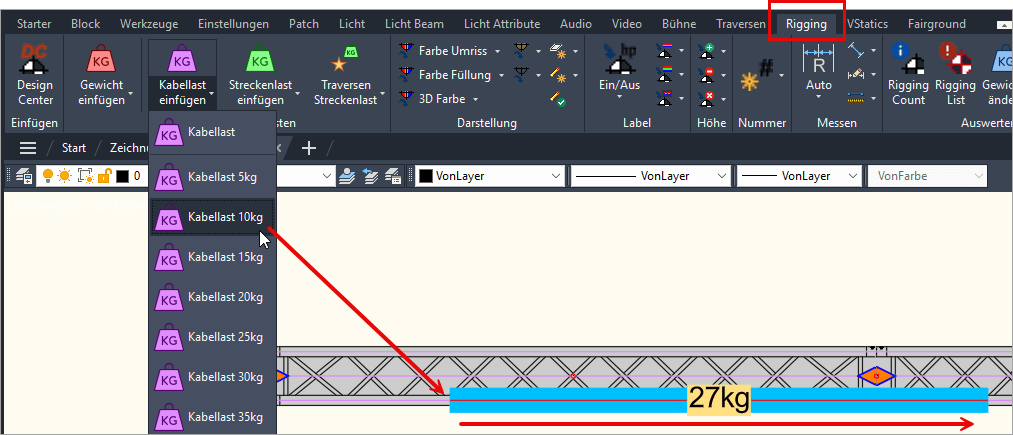

Einfügen
Kabellasten werden ähnlich wie Linien durch Eingabe eines Start- und Endpunkts in die Zeichnung eingefügt.
#

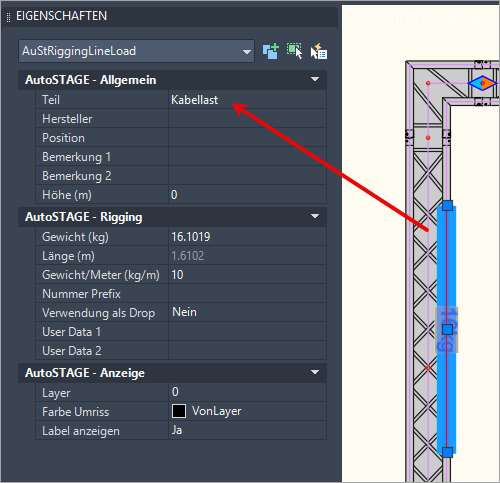

Eigenschaften
Eine Kabellast ist von Typ AuStRiggingLineLoad und besitzt eine Vielzahl von Eigenschaften. Diese können z. B. über die Eigenschaften-Palette angezeigt und verändert werden.
Die Kabellast funktioniert genau gleich wie eine Allgemeine Streckenlasten. Die einzigen Unterschiede sind, dass in den Objekt-Eigenschaften der Teilname als Kabellast ausgeführt ist und dass die Standardfarbe beim Einfügen ein helles blau ist.
#

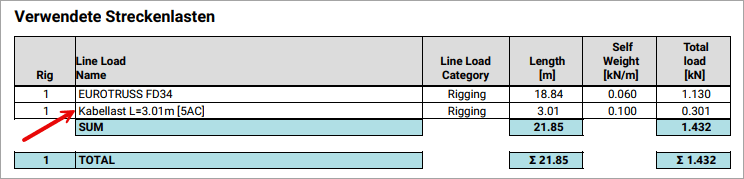

VStatics
Die Kabellast wird in VStatics als verwendete Streckenlast ausgewertet, wenn diese an einer Traverse gezeichnet wurde.
#

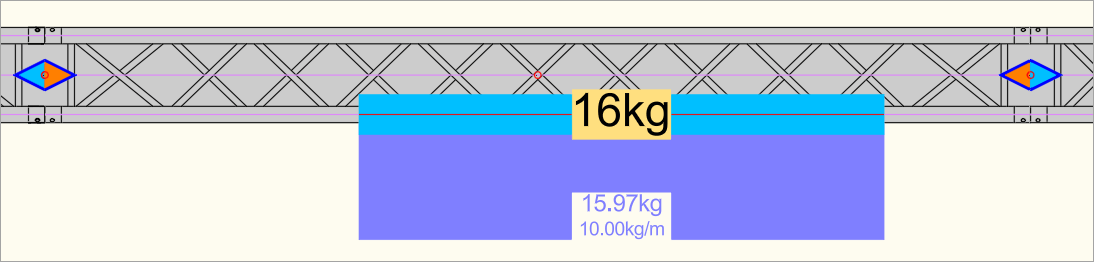

Ansicht und Visualisierung
Eine Kabellast wird sowohl im 2D als auch im 3D als zweidimensionale Linie mit einer definierten Breite angezeigt.
Wenn bei der Ansichtsoption Streckenlasten ein/aus die Streckenlasten eingeschaltet ist,
dann wird die Kabellast von der Traverse visualisiert. Voraussetzung dafür ist, dass diese richtig an bzw. über der Traverse eingefügt wurde.
#

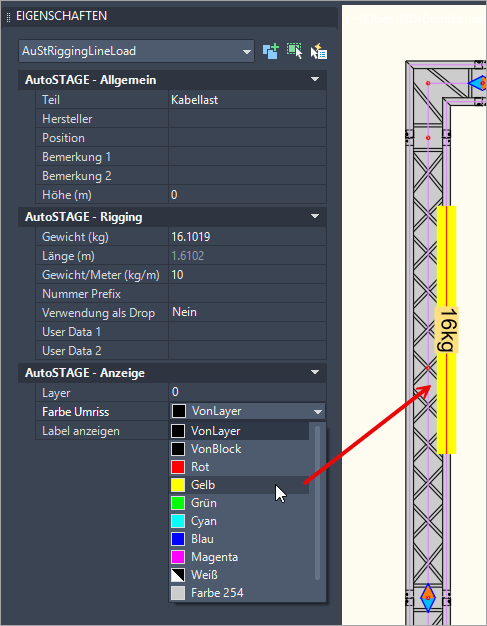

Umrissfarbe ändern
Über die Eigenschaften kann die Umrissfarbe bzw. die Füllung der Kabellast verändert werden.
#

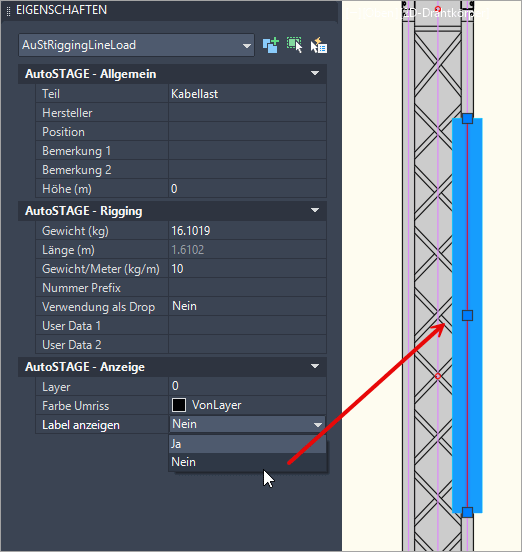

Label Gewicht ein- und ausschalten
Über die Eigenschaften kann das Label der Gewichtsanzeige ein- und ausgeblendet werden.
#

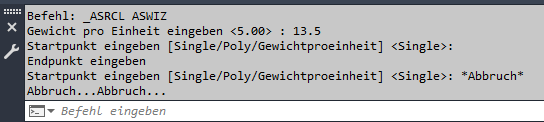

ASRCL
Mit dem ASRCL wird eine Kabellast eingefügt. Beim Einfügen kann das Gewicht pro Laufmeter eingegeben werden. In der spitzen Klammer wird der Vorgabewert angegeben. Dieser wird verwendet, wenn die Eingabe nur mit ENTER abgeschlossen wird, ohne einen Zahlenwert einzugeben.
Die Position der Kabellast wird beim Einfügen durch einen Start- und einen Endpunkt angegeben. Nach dem Einfügen einer Kabellast kann direkt durch Eingabe des nächsten Endpunkts eine weitere Kabellast gezeichnet werden.
Mit ESC wird das weitere Zeichnen von Streckenlasten abgebrochen.
#
ASRCL5
Mit dem ASRCL5 wird eine Kabellast mit einem automatischen Gewichtswert in Höhe von 5kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL10
Mit dem ASRCL10 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 10kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL15
Mit dem ASRCL15 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 15kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL20
Mit dem ASRCL20 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 20kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL25
Mit dem ASRCL25 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 25kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL30
Mit dem ASRCL30 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 30kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL35
Mit dem ASRCL35 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 35kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL40
Mit dem ASRCL40 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 40kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL45
Mit dem ASRCL45 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 45kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL50
Mit dem ASRCL50 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 50kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL60
Mit dem ASRCL60 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 60kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL70
Mit dem ASRCL70 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 70kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL80
Mit dem ASRCL80 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 80kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL90
Mit dem ASRCL90 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 90kg pro Laufmeter in die Zeichnung eingefügt.
#
ASRCL100
Mit dem ASRCL100 wird eine Kabellast mit festem automatischen Gewichtswert in Höhe von 100kg pro Laufmeter in die Zeichnung eingefügt.
