# Arbeiten mit Koordinaten

In AutoCAD wird mit dem kartesischen Koordinatensystem gearbeitet. Im kartesischen Koordinatensystem bilden die X- und die Y-Achse einen rechten Winkel zueinander. Der Schnittpunkt der beiden Achsen ist der Nullpunkt des Koordinatensystems. Die Z-Achse für den dreidimensionalen Raum liegt am Nullpunkt und zeigt nach "vorne" in den Raum bzw. zum Anwender. Bei reinen 2D-Zeichnungen kann die Z-Achse ignoriert werden.

Die positiven Achsenrichtungen verlaufen nach rechts (X-Achse) und oben (Y-Achse), die negativen Achsenrichtungen entsprechend umgekehrt.

Wie in der Geometrie üblich verläuft die positive Drehrichtung links herum entgegen des Uhrzeigersinn. Die X-Achse bildet die Standard-Bezugsachse und steht damit in positiver Richtung für den 0°-Winkel. Der Bezugswinkel, also die Ausrichtung des 0°-Winkels, kann mit der Systemvariable ANGBASE verändert werden. Die Drehrichtung (links oder rechts herum) kann mit der Systemvariablen ANGDIR verändert werden.

Bei der Arbeit AutoCAD ist die Koordinateneingabe unumgänglich. Tatsächlich bedeutet das Zeichnen mit AutoCAD, dass eine Zeichenaufgabe in Koordinaten übersetzt werden muss. Dieses kann per Maus durch Picken eines Punkts in der Zeichnung oder per Koordinateneingabe über die Tastatur erfolgen. In der Regel erfolgt die Koordinateneingabe per Maus. Diese ist jedoch in den meisten Fällen relativ ungenau. Wenn eine genaue Koordinateneingabe gewünscht bzw. erforderlich ist, dann ist die Eingabe der Koordinaten per Tastatur vorzuziehen.

# Koordinateneingabe per Tastatur

Es sind zehn verschiedene Methoden für die Eingabe von 2D-Koordinaten möglich. Die Koordinaten-, Abstands- bzw. Winkelwerte werden als Zahl über die Tastatur eingegeben.

Trennzeichen für Koordinaten ist immer das Komma.

Das @-Zeichen (Klammeraffe) wird mit ALT-Q geschrieben.

Bezeichnung	Eingabe	Bedeutung	Beispiel
Absolute kartesische Koordinaten	X,Y	Abstand vom Ursprung des Koordinatensystems in X- und Y-Richtung	10,20 Punkt bei X=10, Y=20
Absolute kartesische Koordinaten bei dynamischer Eingabe	#X,Y	Abstand vom Ursprung des Koordinatensystems in X- und Y-Richtung	10,20 Punkt bei X=10, Y=20
Relative kartesische Koordinaten	@X,Y	Abstand vom zuletzt eingegebenen Punkt in X- und Y-Richtung	@10,20 Punkt mit Abstand X=10, Y=20 vom letzen Punkt
Relative kartesische Koordinaten bei dynamischer Eingabe	X,Y	Abstand vom zuletzt eingegebenen Punkt in X- und Y-Richtung	@10,20 Punkt mit Abstand X=10, Y=20 vom letzen Punkt
Absolute Polarkoordinaten	A<W	Abstand (A) mit Winkel (W) vom Ursprung des Koordinatensystems	20<45 Punkt mit Anstand 20 und einem Winkel von 45° vom Koordinatenursprung
Absolute Polarkoordinaten bei dynamischer Eingabe	#A<W	Abstand (A) mit Winkel (W) vom Ursprung des Koordinatensystems	20<45 Punkt mit Anstand 20 und einem Winkel von 45° vom Koordinatenursprung
Relative Polarkoordinaten	@A<W	Abstand (A) mit Winkel (W) vom zuletzt eingegebenen Punkt	@40<30 Punkt mit Anstand 40 und einem Winkel von 30° vom letzen Punkt
Relative Polarkoordinaten bei dynamischer Eingabe	A<W	Abstand (A) mit Winkel (W) vom zuletzt eingegebenen Punkt	@40<30 Punkt mit Anstand 40 und einem Winkel von 30° vom letzen Punkt
Welt-Koordinaten	*X,Y	Abstand vom Ursprung des Welt-Koordinatensystems in X- und Y-Richtung	10,20 Punkt bei X=10, Y=20*
Direkte Abstandseingabe beim Zugmodus	A	Abstand vom letzten Punkt z.B. beim Befehl LINIE zur Auswahl des zweiten Punkts	10 zweiter Punkt der Linie mit Abstand 10 vom ersten Punkt

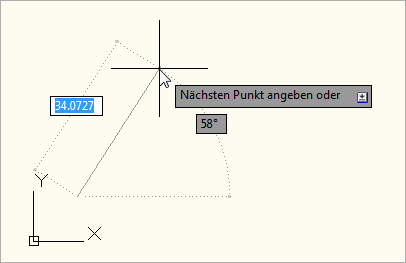

# Dynamische Eingabe

Bei der dynamischen Eingabe wird dauerhaft mit relativen Koordinaten gearbeitet. Bei aktivierter dynamischer Eingabe muss das @-Zeichen zur Bezeichnung relativer Koordinaten bei der Koordinateneingabe nicht angegeben werden.

Wenn absolute Koordinaten bei aktivierter dynamischen Eingaben verwendet werden sollen, dann muss ein #-Zeichen voran gestellt werden.

Bezeichnung	Eingabe	Bedeutung	Beispiel
Absolute kartesische Koordinaten bei dynamischer Eingabe	#X,Y	Abstand vom Ursprung des Koordinatensystems in X- und Y-Richtung	10,20 Punkt bei X=10, Y=20
Relative kartesische Koordinaten bei dynamischer Eingabe	X,Y	Abstand vom zuletzt eingegebenen Punkt in X- und Y-Richtung	@10,20 Punkt mit Abstand X=10, Y=20 vom letzen Punkt
Absolute Polarkoordinaten bei dynamischer Eingabe	#A<W	Abstand (A) mit Winkel (W) vom Ursprung des Koordinatensystems	20<45 Punkt mit Anstand 20 und einem Winkel von 45° vom Koordinatenursprung
Relative Polarkoordinaten bei dynamischer Eingabe	A<W	Abstand (A) mit Winkel (W) vom zuletzt eingegebenen Punkt	@40<30 Punkt mit Anstand 40 und einem Winkel von 30° vom letzen Punkt

Über die TAB-Taste kann bei der dynamischen Eingabe zwischen Abstands- oder Winkeleingabe umgeschaltet werden.

Arbeiten mit Koordinaten und dynamischer Eingabe

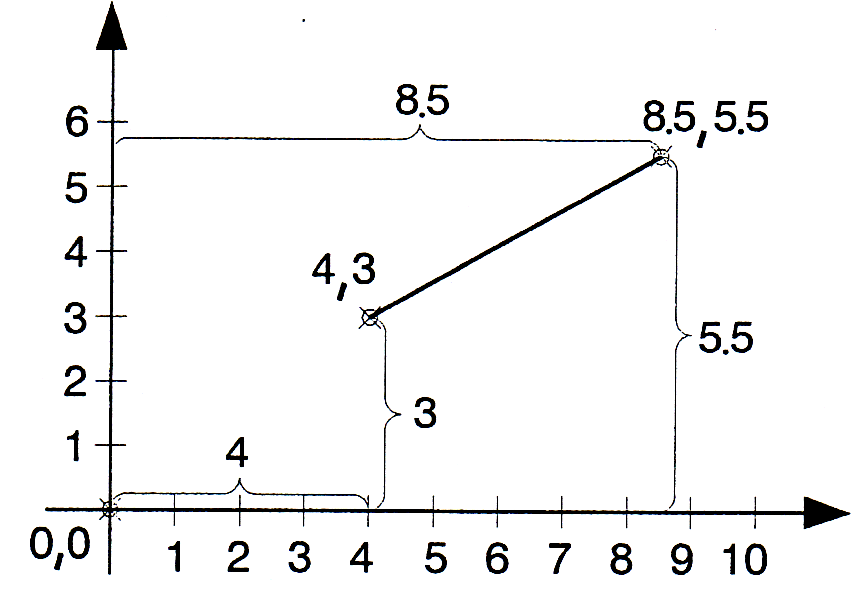

# Absolutkoordinaten

Die Position des Punktes wird vom Zeichnungsursprung gemessen (Punkt 0,0).

# Relativkoordinaten

Die Position des Punktes wird vom letzten zuvor eingegebenen Punkt gemessen. Der letzte eingegebene Punkt ändert sich ständig und ist in der Systemvariable LASTPOINT gespeichert.

# Absolute Polarkoordinaten

Absolute Polarkoordinaten werden relativ selten verwendet. Der Zeichnungsursprung wird als Bezugspunkt verwendet. Die erste Zahl gibt den Abstand vom Ursprung bzw. den Radius an und wird in der Regel positiv angegeben. Die zweite Zahl bestimmt die Richtung bzw. den Winkel. Die positive Winkelrichtung verläuft entgegen des Uhrzeigersinn, die X-Achse bildet die Bezugsachse mit dem 0°-Winkel. Das Trennzeichen zwischen Abstand und Winkel bildet die spitze Klammer <.

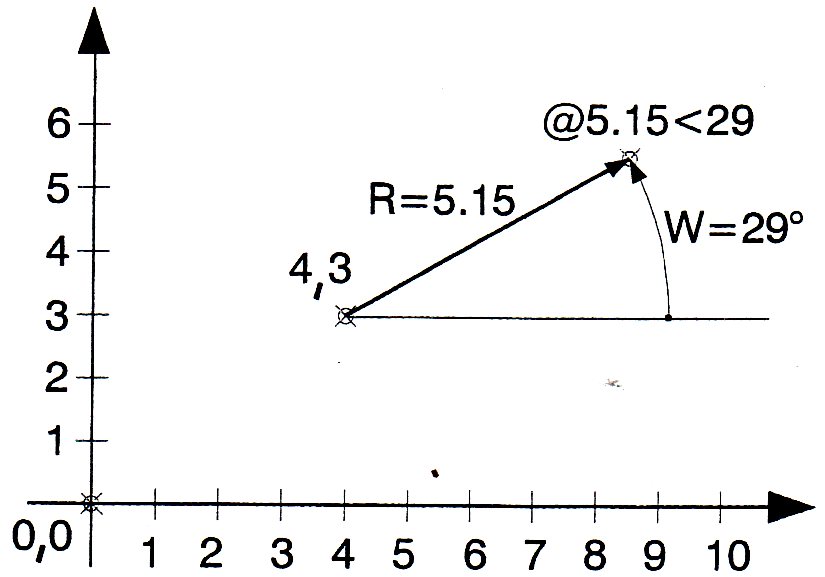

# Relative Polarkoordinaten

Der zuletzt eingegebene Punkt wird als Bezugspunkt verwendet. Die erste Zahl gibt den Abstand vom Bezugspunkt bzw. den Radius an und wird in der Regel positiv angegeben. Die zweite Zahl bestimmt die Richtung bzw. den Winkel. Die positive Winkelrichtung verläuft entgegen des Uhrzeigersinn, die X-Achse bildet die Bezugsachse mit dem 0°-Winkel. Das Trennzeichen zwischen Abstand und Winkel bildet die spitze Klammer <.

# Direkte Abstandseingabe

Die direkte Abstandseingabe funktioniert nur, wenn bereits ein Bezugspunkt ausgewählt wurde. Wird bei der Eingabeaufforderung für den nächsten Punkt nur eine Zahl eingegeben, dann wird diese als Abstand vom Bezugspunkt interpretiert.

Bei Eingabe von nur einer Zahl an der Eingabeaufforderung wird diese als Abstand interpretiert. Der Drehwinkel bzw. die Richtung des Punktes wird dabei mit der Maus in der Zeichnung übder den Zugmodus bestimmt.

# Übung zur Eingabe von Koordinaten

Zeichen Sie mit dem Befehl LINIE (L) in der Abbildung angezeigt Linien nach. Die Startpunkte P1, P3, P5, P7 sind Absolutkoordinaten. Die Endpunkte P2, P4, P6 und P8 sind Relativkoordinaten oder Polarkoordinaten. Mit dem Befehl LISTE können die Koordinaten der Linien kontrolliert werden.
