Rechteck und Polygon
Rechtecke und Polygone werden aus geschlossenen Polylinien gezeichnet.
#
Rechteck
RECHTECK
Erstellt eine rechteckige Polylinie.
Befehl: _RECTANG
Ersten Eckpunkt angeben oder [Fasen/Erhebung/Abrunden/Objekthöhe/Breite]:

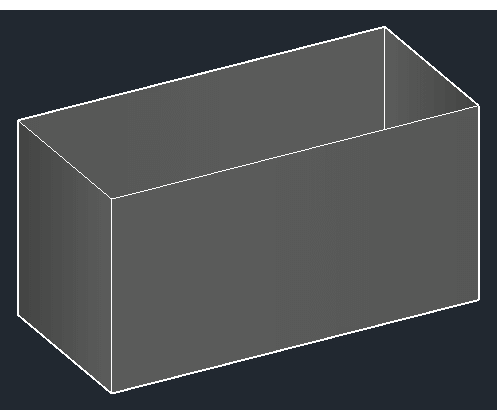

Anderen Eckpunkt angeben oder [Fläche/Abmessungen/Drehung]:Ein Rechteck kann mit einer Objekthöhe versehen werden.
#
Polygon
POLYGON
Erstellt ein mehrseitiges Polygon aus einer Polylinie.
Befehl: _POLYGON
Anzahl Seiten eingeben <4>: 4
Polygonmittelpunkt angeben oder [Seite]:
Option eingeben [Umkreis/Inkreis] <U>:
Kreisradius angeben:Ein Polygon kann mit einer Objekthöhe versehen werden.
#
