Vertikale Traversenstrecke

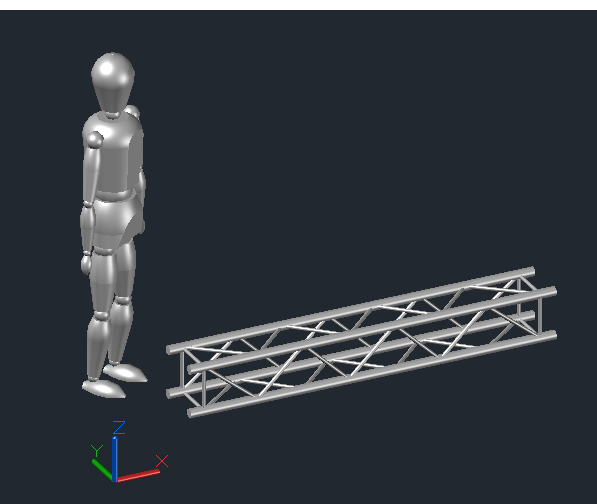

Traversenstrecken werden standardmäßig in einer horizontalen Ausrichtung (entlang der XY-Ebene der Zeichnung) aus dem Design Center in die Zeichnung eingefügt.
Diese Funktion steht erst mit Version 3.x zur Verfügung.

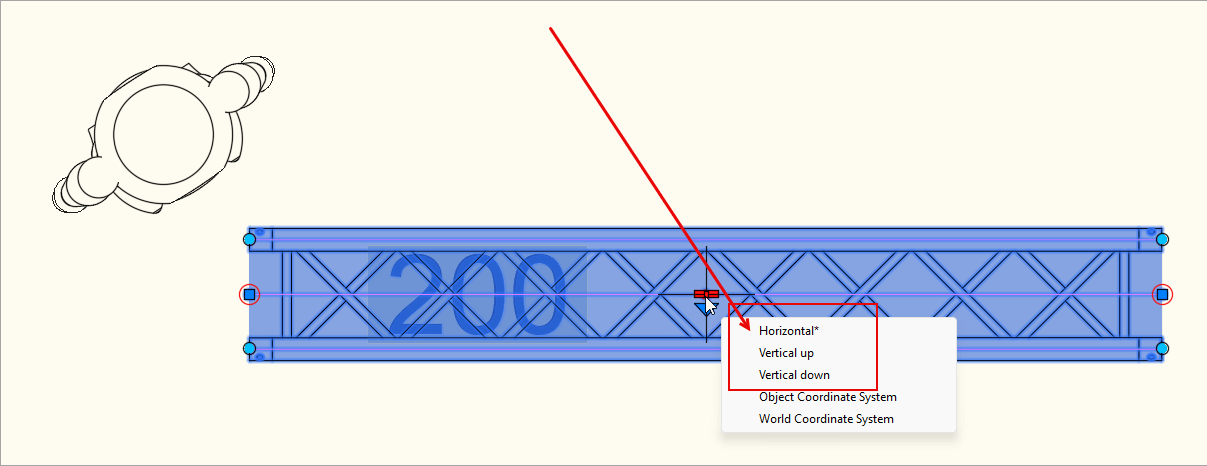

Beim Fahren mit dem Cursor und kurzem Verweilen über den Mittelpunktgriff der Traverse öffnet sich ein Menü, über das die
horizontale oder vertikale Ausrichtung der Traverse bestimmt werden kann. Mit einem einfach Klick auf einen der entsprechenden Menüpunkte
kann diese vertikal aufgestellt werden.
#

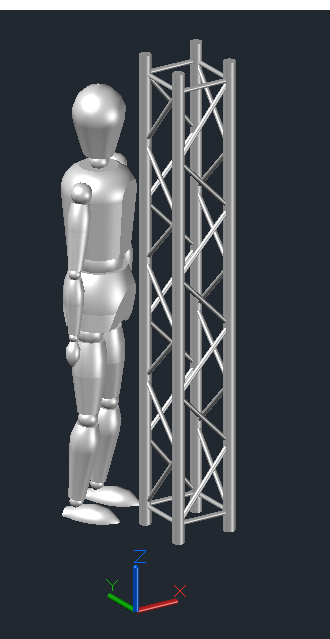

Vertikal nach oben
Ausgehend vom Einfügepunkt wird die Traverse nach oben gedreht.
#

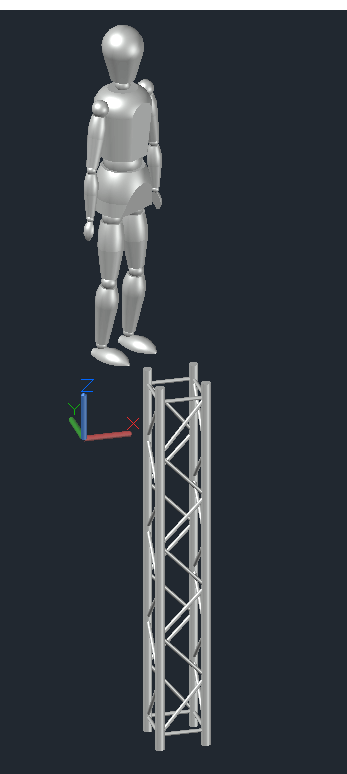

Vertikal nach unten
Ausgehend vom Einfügepunkt wird die Traverse nach unten gedreht.
#

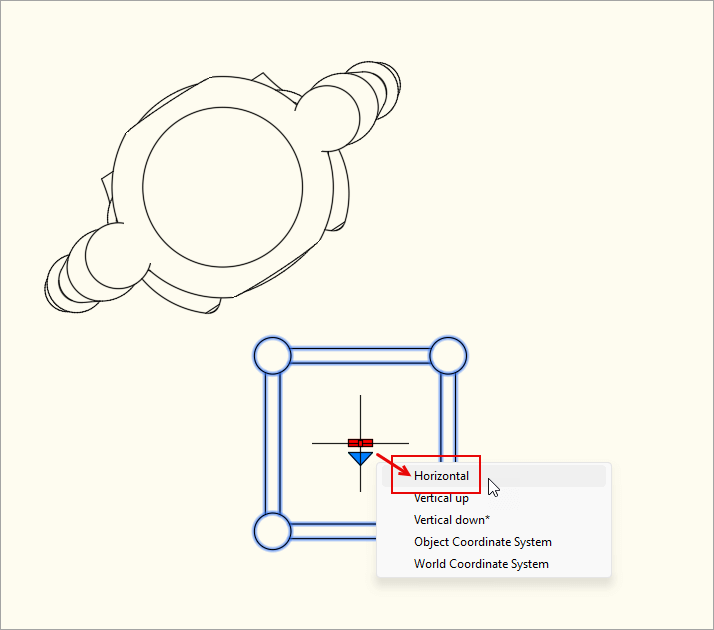

Horizontal
Wenn eine Traverse vertikal gedreht ist, kann diese mit Horizontal wieder entsprechend gedreht werden.
#

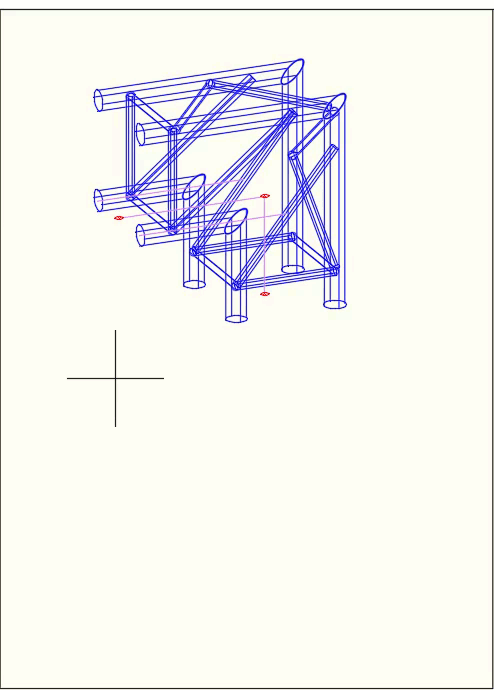

Vertikales Andocken an Ecke
Um einen Traversensteher zu realisieren, kann eine Traversenstrecke beim Einfügen direkt an dem vertikalen Abgang einer Traversenecke angedockt werden. Hierfür wird empfohlen, die Fanghilfslinien sowie den Objektfangmodus Punkt einzuschalten. Beides machen das Fangen und Andocken sehr viel einfacher, wie hier im Beispiel zu sehen ist:
