# Objekte, Cursor, Auswahl

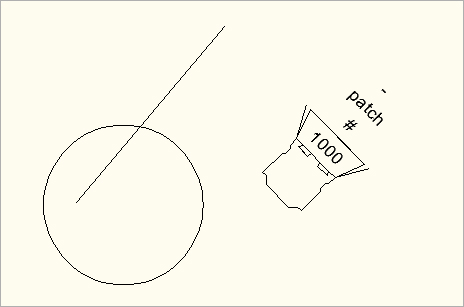

# Zeichnungsobjekte

Jedes gezeichnete Element in einer Zeichnung ist ein Zeichnungsobjekt. Dies kann eine Linie, ein Kreis oder auch ein PDF-Datei sein, die als Unterlage in die Zeichnung eingefügt wird. Jedes Zeichnungsobjekt hat bestimmte Eigenschaften und kann mit verschiedenen AutoCAD-Befehlen verändert werden.

# Zeichencursor

Der Zeichencursor hat die Form eines Fadenkreuzes und wird zum Auswählen von Punkten oder Zeichnungsobjekten verwendet. Durch Führen des Fadenkreuzes über eine Linie und einmaliges Klicken der Maustaste wird diese markiert und als gestrichelte Linie mit sog. Griffen (angezeigt als blaue Quadrate) dargestellt. Griffe können verschoben werden, indem das Fadenkreuz über den Griff geführt wird und gleichzeitig die linke Maustaste dauerhaft festgehalten wird.

# Objektauswahl

Mehrere Zeichnungsobjekte können durch Drücken und Halten der linken Maustaste sowie gleichzeitiger Bewegung des Fadenkreuzes ausgewählt werden. Dazu muss jedoch das Fadenkreuz an einer freien Stelle des Bildschirms positioniert sein.

Bei der Bewegung des Fadenkreuz von rechts-unten nach links-oben erscheint ein grüner Auswahlbereich, der alle Objekte markiert, die komplett im Auswahlfenster liegen und den Rand des Fensters schneiden.

Wird der Cursor von links-oben nach rechts-unten bewegt, erscheint ein blauer Auswahlbereich, der nur Objekte markiert, die vollständig innerhalb des Auswahlbereichs liegen.

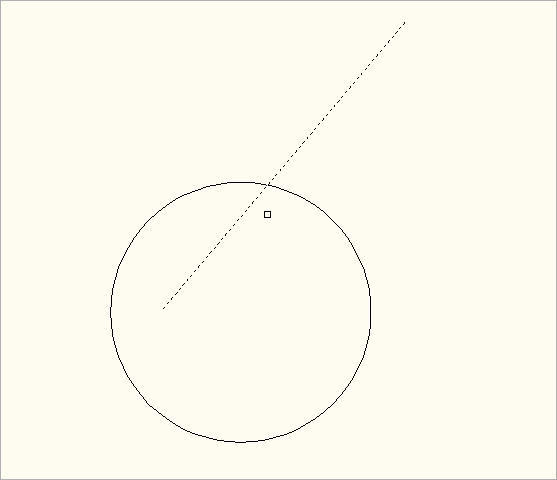

# Pickbox-Cursor

Einige AutoCAD-Befehle (z. B. Zeichnungsobjekte kopieren) erfordern eine Auswahl von mehreren Objekten. Ist dieses der Fall, verändert sich der Zeichencursor zum sog. Pickbox-Cursor. Der Pickbox-Cursor besteht aus einem kleinen Quadrat. Mit dem Quadrat werden Objekte ausgewählt. Ausgewählte Objekte befinden sich in einem sog. Auswahlsatz. und sind markiert durch gestrichelte Objektlinien.
